Produktdetails:
|
| Hervorheben: | GaN Galliumnitrid Einkristall Substrat,2 Zoll Galliumnitrid Einzelkristall Substrat |
||
|---|---|---|---|

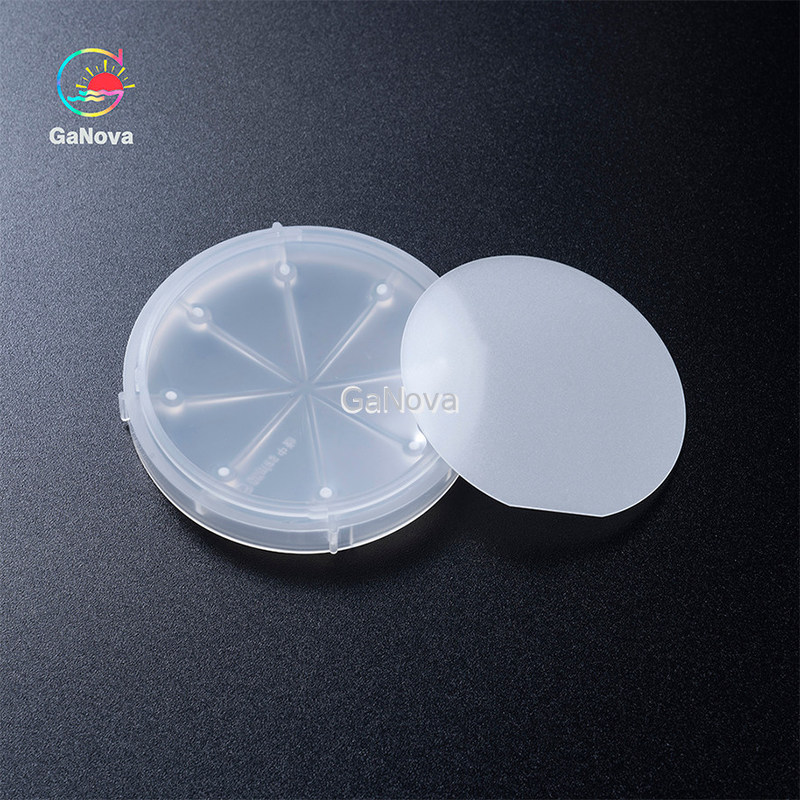

Freistehendes, nicht doppeltes GaN-Substrat
1Übersicht über Galliumnitrid-Einkristallsubstrat(GaN-Substrat)
Galliumnitrid-Einkristall-Substrat (GaN-Substrat) ist ein wichtiger Bestandteil, der für den Herstellungsprozess von Galliumnitrid-Kristallen (GaN-Kristallen) erforderlich ist.und es ist das Substrat, auf dem Galliumnitridkristalle wachsenGalliumnitrid (GaN) -Kristalle haben eine Vielzahl von Anwendungsmöglichkeiten, einschließlich LEDs, schnellen elektronischen Geräten und Leistungselektronik.Die Qualität des Galliumnitrid-Einkristallsubstrats (GaN-Substrat) hat einen entscheidenden Einfluss auf die Leistung und den Ertrag des Kristalls..
2"Produktspezifikationen
| 2-Zoll-frei stehende U-GaN/SI-GaN-Substrate | |||||||
 |
Ausgezeichnetes Niveau (S) |
Produktionsniveau (A) |
Forschung Stufe (B) |
Du Dummkopf. Stufe (C) |
Anmerkung: (1) Nutzfläche: Rand- und Makrofehler ausgeschlossen (2) 3 Punkte: Die Fehlerwinkel der Positionen (2, 4, 5) sind 0,35 ± 0.15o |
||
| S-1 | S-2 | A-1 | A-2 | ||||
| Abmessungen | 50.8 ± 1 mm | ||||||
| Stärke | 350 ± 25 μm | ||||||
| Orientierungsfläche | (1-100) ± 05o, 16 ± 1 mm | ||||||
| Sekundärorientierung | (11-20) ± 3o, 8 ± 1 mm | ||||||
| Widerstandsfähigkeit (300K) |
< 0,5 Ω·cm für den N-Typ (nicht doped; GaN-FS-C-U-C50) oder > 1 x 106Ω·cm für Halbdämmstoffe (Fe-Doped; GaN-FS-C-SI-C50) |
||||||
| TTV | ≤ 15 μm |
||||||
| Bogen | ≤ 20 μm ≤ 40 μm | ||||||
| Ga Oberflächenrauheit |
< 0,2 nm (poliert) oder < 0,3 nm (poliert und Oberflächenbehandlung zur Epitaxie) |
||||||
| N Oberflächenrauheit |
0.5 ~ 1,5 μm Option: 1 bis 3 nm (fein gemahlen); < 0,2 nm (poliert) |
||||||
| Paket | Verpackt in einem Reinraum in einem Waferbehälter | ||||||
| Nutzfläche | > 90% | > 80% | > 70% | ||||
| Verlagerungsdichte | < 9,9 x 105cm-2 | 3x106cm-2 | < 9,9 x 105cm-2 | 3x106cm-2 | 3x106cm-2 | ||
| Orientierung:C-Ebene (0001) ab Winkel zur M-Achse |
0.35 ± 0.15o (3 Punkte) |
0.35 ± 0.15o (3 Punkte) |
0.35 ± 0.15o (3 Punkte) |
||||
| Makrofehlerdichte (Loch) | 0 cm-2 | < 0,3 cm-2 | < 1 cm-2 | ||||
| Maximale Größe der Makrofehler | |
< 700 μm | < 2000 μm | < 4000 μm | |||
Über uns
Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien in Wafer, Substrate und kundenspezifische optische Glasteile. Komponenten, die in Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir arbeiten auch eng mit vielen inländischen und ausländischen Universitäten zusammen., Forschungseinrichtungen und Unternehmen, bieten maßgeschneiderte Produkte und Dienstleistungen für ihre FuE-Projekte.Es ist unsere Vision, eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden durch unseren guten Ruf zu erhalten.
Häufig gestellte Fragen
F: Sind Sie Handelsgesellschaft oder Hersteller?
Wir sind eine Fabrik.
F: Wie lange dauert Ihre Lieferzeit?
Im Allgemeinen dauert es 3-5 Tage, wenn die Ware auf Lager ist.
oder 7-10 Tage, wenn die Ware nicht auf Lager ist, je nach Menge.
F: Liefern Sie Proben? Ist es kostenlos oder extra?
Ja, wir könnten die Probe kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Was sind Ihre Zahlungsbedingungen?
Zahlung <= 5000 USD, 100% im Voraus.
Zahlungsmittel >=5000USD, 80% T/T im Voraus, Guthaben vor Versand.
