Produktdetails:
|
| Hervorheben: | 4 Zoll großes Substrat,Fe-Doppierte Substrate,Freistehender Gan-Substrat |
||
|---|---|---|---|

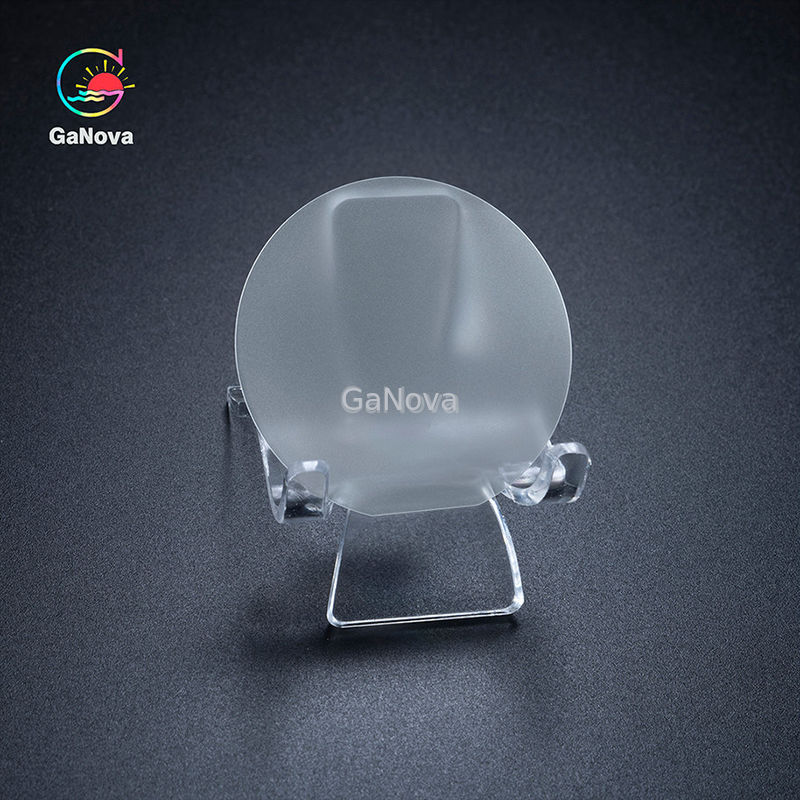

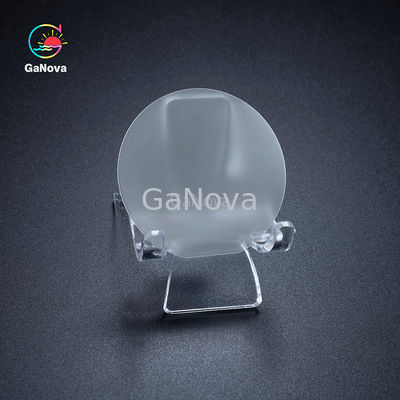

Einführung in das 4-Zoll-Eisen-Doppierte Galliumnitrid (GaN)Einzelkristallene Substrate
Einfachkristallines Substrat aus 4-Zoll-Galliumnitrid (GaN) mit Eisendoping ist ein Einfachkristallines Substrat aus Galliumnitrid (GaN)die ihre elektrischen Eigenschaften durch Doping von Eisenelementen verbessertGalliumnitrid (GaN) ist ein breites Halbleitermaterial mit einer direkten Bandbreite von 3,4 eV, weshalb es in optoelektronischen und Leistungselektronikgeräten weit verbreitet ist.
Vorbereitungsprozess
Das Verfahren zur Herstellung eines 4-Zoll-Eisen-dopten Galliumnitrid-Einkristallsubstrats umfasst:
MOCVD-Technologie: zur Züchtung hochwertiger Galliumnitrid-Einkristallschichten verwendet 4.
Laser-Peeling-Technologie: zur Entfernung von Defekten in Einzelkristallschichten und zur Verbesserung der Substratleistung.
HVPE-Technologie: zur Produktion von Galliumnitrid-Substraten im großen Maßstab zur Verbesserung der Produktionseffizienz.
Zusammenfassend kann gesagt werden, dass das 4-Zoll-Eisen-doppierte Galliumnitrid-Einkristallsubstrat ein leistungsstarkes Halbleitermaterial mit breiten Anwendungsmöglichkeiten ist.vor allem in den Bereichen Optoelektronik und Leistungselektronik.
Produktspezifikationen
| 2-Zoll-frei stehende N-GaN-Substrate | ||||||
 |
Produktionsniveau (P) |
REsEhrgeizh(R) |
Du Dummkopf.(D) |
Anmerkung: (1) 5 Punkte: Die Schnittfehlwinkel von 5 Positionen sind 0,55 ± 0,15o (2) 3 Punkte: Die Fehlerwinkel der Positionen (2, 4, 5) sind 0,55 ± 0,15o (3) Nutzfläche: Ausschluss von Peripherie- und Makrofehlern (Löcher) |
||
| P+ | P | - Ich weiß nicht. | ||||
| Artikel | Die in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführten Daten sind in Anhang I der Verordnung (EG) Nr. 396/2005 enthalten. | |||||
| Abmessungen | 50.0 ± 0,3 mm | |||||
| Stärke | 400 ± 30 μm | |||||
| Orientierungsfläche | (1-100) ±0.1o,12.5 ± 1 mm | |||||
| TTV | ≤ 15 μm | |||||
| Bogen | ≤ 20 μm | |||||
| Widerstandsfähigkeit (300K) | ≤ 0,02 Ω·cm für N-Typ (Si-Doped) | |||||
| Ga Oberflächenrauheit | ≤ 0,3 nm (poliert und Oberflächenbehandlung zur Epitaxie) | |||||
| N Oberflächenrauheit | 0.5 ~ 1,5 μm (einseitig poliert) | |||||
| C-Ebene (0001) abwinkelnd zur M-Achse (fehlerhafte Winkel) |
0.55 ± 0.1o (5 Punkte) |
0.55 ± 0.15o (5 Punkte) |
0.55 ± 0.15o (3 Punkte) |
|||
| Densität der Drehverdrängung | ≤ 7,5 x 105 cm2 | ≤ 3 x 106 cm2 | ||||
| Anzahl und maximale Größe der Löcher in Ф47 mm in der Mitte | 0 | ≤ 3@1000 μm | ≤ 12@1500 μm | ≤ 20@3000 μm | ||
| Nutzfläche | > 90% | > 80% | > 70% | |||
| Paket | Verpackt in einem Reinraum in einem Waferbehälter | |||||
Über uns
Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien in Wafer, Substrate und kundenspezifische optische Glasteile. Komponenten, die in Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir arbeiten auch eng mit vielen inländischen und ausländischen Universitäten zusammen., Forschungseinrichtungen und Unternehmen, bieten maßgeschneiderte Produkte und Dienstleistungen für ihre FuE-Projekte.Es ist unsere Vision, eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden durch unseren guten Ruf zu erhalten.
Häufig gestellte Fragen
F: Sind Sie Handelsgesellschaft oder Hersteller?
Wir sind eine Fabrik.
F: Wie lange dauert Ihre Lieferzeit?
Im Allgemeinen dauert es 3-5 Tage, wenn die Ware auf Lager ist.
oder 7-10 Tage, wenn die Ware nicht auf Lager ist, je nach Menge.
F: Liefern Sie Proben? Ist es kostenlos oder extra?
Ja, wir könnten die Probe kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Was sind Ihre Zahlungsbedingungen?
Zahlung <= 5000 USD, 100% im Voraus.
Zahlungsmittel >=5000USD, 80% T/T im Voraus, Guthaben vor Versand.
