S-C-N leiten 2 Zoll GaAs undotierte Substrate mit hoher Elektronenmobilität

S-C-N leiten 2 Zoll GaAs undotierte Substrate mit hoher Elektronenmobilität
S-C-N leiten 2 Zoll GaAs undotierte Substrate mit hoher Elektronenmobilität

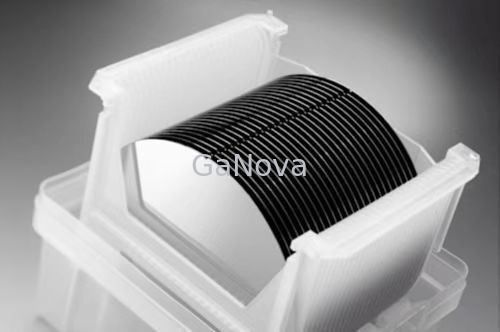

Großes Bild :  S-C-N leiten 2 Zoll GaAs undotierte Substrate mit hoher Elektronenmobilität

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD10-001-002
Zahlung und Versand AGB:
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Lieferzeit: 3-4 Wochentage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000pcs/Month

S-C-N leiten 2 Zoll GaAs undotierte Substrate mit hoher Elektronenmobilität

Beschreibung
Produktname: GaAs-Si-Wafer Verhaltenstyp: S-C-N
Dotierstoff: GaAs-Si Orientierungswinkel:
OF Orientierung: EJ[0-1-1]±0,5° OF Länge (mm): 17±1
Hervorheben:

S-C-N-Halbleitersubstrat

,

GaAs-Si-Wafer ISO

,

Halbleitersubstrat 17 mm

SCN Conduct 2 Zoll GaAs (100) Undotierte Substrate Hohe Elektronenmobilität



Überblick

Mit der Entwicklung von Mini-LED und Mikro-LED werden mit GaAs-Substraten hergestellte Rotlicht-LEDs zunehmend für Bildschirme und in AR/VR eingesetzt.
GaAs ist ein Halbleitermaterial mit hervorragenden Leistungseigenschaften, einschließlich direkter Bandlücke, hoher Elektronenmobilität, geringem Hochfrequenzrauschen und hoher Umwandlungseffizienz.



GaAs-Si-Wafer

Wachstumsmethode

VGF
Verhaltenstyp SCN
Dotierstoff GaAs-Si
Orientierung (100) 15° ± 0,5° Aus Richtung <111>A
Orientierungswinkel
OF Orientierung EJ[0-1-1]±0,5°
OF Länge (mm) 17±1
IF-Ausrichtung EJ[0-11]±0,5°
IF-Länge (mm) 7±1
Durchmesser (mm) 50,8 ± 0,2
CC(/cc) 0.4E18~1E18
Widerstand (ohm.cm) N / A
Mobilität (cm2/vs) ≥1000
EPD(/cm2) ≤5000
Dicke (um) 350±20
TTV (ähm) <10
TTR (ähm) <10
Schleife (ähm) <15
Warp (ähm) <15
Oberfläche Seite 1: Poliert Seite 2: Geätzt
Verpackung Kassette oder Single
