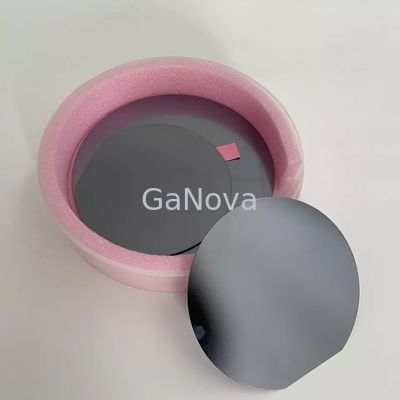

51 mm 2 Zoll GaAs-Wafer undotierte Substrate 7 mm IF-Länge

51 mm 2 Zoll GaAs-Wafer undotierte Substrate 7 mm IF-Länge
51 mm 2 Zoll GaAs-Wafer undotierte Substrate 7 mm IF-Länge

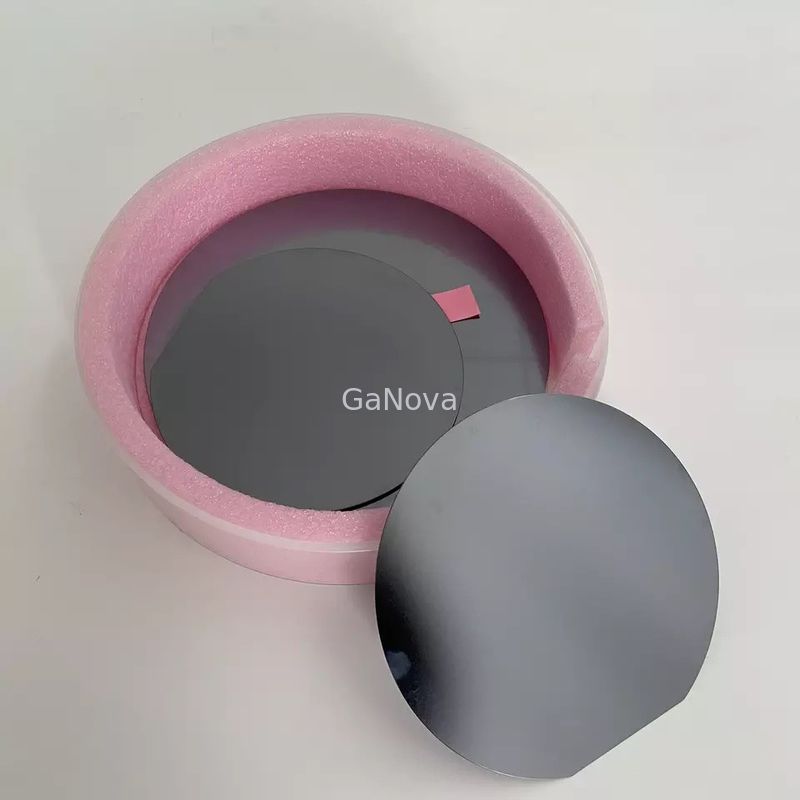

Großes Bild :  51 mm 2 Zoll GaAs-Wafer undotierte Substrate 7 mm IF-Länge

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD10-001-002
Zahlung und Versand AGB:
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Lieferzeit: 3-4 Wochentage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000pcs/Month

51 mm 2 Zoll GaAs-Wafer undotierte Substrate 7 mm IF-Länge

Beschreibung
Wachstums-Methode: VGF Verhaltenstyp: S-C-N
Produktname: GaAs-Si-Wafer OF Orientierung: EJ[0-1-1]±0,5°
OF Länge (mm): 17±1 IF-Ausrichtung: EJ[0-11]±0,5°
Hervorheben:

2-Zoll-Gaas-Wafer

,

Galliumarsenid-Substrat 7 mm

,

51 mm Gaas-Wafer

50,8 ± 0,2 mm 2 Zoll GaAs (100) Undotierte Substrate 7 ± 1 mm IF-Länge





Überblick

Mit der Entwicklung von Mini-LED und Mikro-LED werden mit GaAs-Substraten hergestellte Rotlicht-LEDs zunehmend für Bildschirme und in AR/VR eingesetzt.
Der Umwandlungswirkungsgrad eines hocheffizienten Solarzellenpanels auf Basis von GaAs beträgt bis zu 40 %.Gegenwärtig werden solche Solarzellenpaneele in Anwendungen für unbemannte Luftfahrzeuge und Solarautos weit verbreitet verwendet.



GaAs-Si-Wafer

Wachstumsmethode

VGF
Verhaltenstyp SCN
Dotierstoff GaAs-Si
Orientierung (100) 15° ± 0,5° Aus Richtung <111>A
Orientierungswinkel
OF Orientierung EJ[0-1-1]±0,5°
OF Länge (mm) 17±1
IF-Ausrichtung EJ[0-11]±0,5°
IF-Länge (mm) 7±1
Durchmesser (mm) 50,8 ± 0,2
CC(/cc) 0.4E18~1E18
Widerstand (ohm.cm) N / A
Mobilität (cm2/vs) ≥1000
EPD(/cm2) ≤5000
Dicke (um) 350±20
TTV (ähm) <10
TTR (ähm) <10
Schleife (ähm) <15
Warp (ähm) <15
Oberfläche Seite 1: Poliert Seite 2: Geätzt
Verpackung Kassette oder Single
