Si-Dopant VGF GaAs Undoped Substrat-2inch GaAs

Si-Dopant VGF GaAs Undoped Substrat-2inch GaAs
Si-Dopant VGF GaAs Undoped Substrat-2inch GaAs

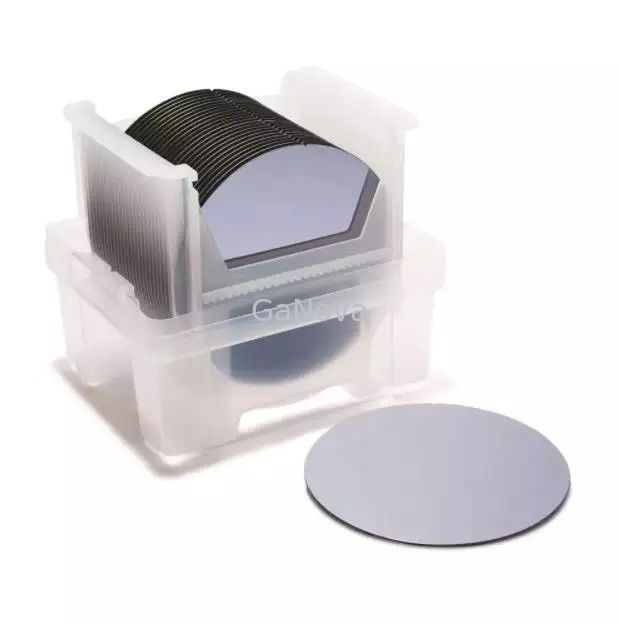

Großes Bild :  Si-Dopant VGF GaAs Undoped Substrat-2inch GaAs

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD10-001-002
Zahlung und Versand AGB:
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Lieferzeit: 3-4 Wochentage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000pcs/Month

Si-Dopant VGF GaAs Undoped Substrat-2inch GaAs

Beschreibung
Produktname: GaAs (100) Undotierte Substrate Wachstums-Methode: VGF
Verhaltenstyp: S-C-N Dotierstoff: GaAs-Si
OF Orientierung: EJ[0-1-1]±0,5° IF-Ausrichtung: EJ[0-11]±0,5°
Hervorheben:

Undoped Substrate VGF

,

GaAs-Substrate S-C-N

,

Undoped Substrate GaAs

(100) Undoped Substrate 2inch GaAs (100) 15°±0.5° weg von TowardA<111>

(100) Undoped Substrate 2inch GaAs

Überblick

GaAs ist ein Halbleitermaterial mit ausgezeichneten Leistungsmerkmalen einschließlich direkte Bandlücke, hohe Elektronenbeweglichkeit, lärmarme und hohe Umwandlungs-Hochfrequenzleistungsfähigkeit.

GaAs-Si-Oblate

Wachstums-Methode

VGF
Führungs-Art S-C-N
Dopant GaAs-Si
Orientierung (100) 15°±0.5° weg von TowardA<111>
Orientierungs-Winkel
Von der Orientierung EJ [0-1-1] ±0.5°
Von der Länge (Millimeter) 17±1
WENN Orientierung EJ [0-11] ±0.5°
WENN Länge (Millimeter) 7±1
Durchmesser (Millimeter) 50.8±0.2
Cm (/c.c.) 0.4E18~1E18
Widerstandskraft (ohm.cm) N/A
Mobilität (cm2/v.s) ≥1000
EPD (/cm2) ≤5000
Stärke (um) 350±20
TTV (um) <10>
TTR (um) <10>
Beugen Sie (um) <15>
Verwerfen Sie sich (um) <15>
Oberfläche Side1: Poliertes Side2: Geätzt
Verpacken Kassette oder einzelnes

Über uns

Wir spezialisieren uns, auf, eine Vielzahl von Materialien zu den Oblaten, zu Substraten und zu kundengebundenem optischem Glas-parts.components zu verarbeiten, die auf Elektronik, Optik, Opto Elektronik und vielen anderen Gebieten weitverbreitet sind. Wir auch haben nah mit vielen inländischen gearbeitet und Überseeuniversitäten, Forschungsinstitutionen und Firmen, stellen kundengebundene Produkt und Service für ihre R&D-Projekte zur Verfügung. Es ist unsere Vision zum Beibehalten eines guten Verhältnisses von Zusammenarbeit mit unseren allen Kunden durch unsere guten Rufe.

FAQ

Q: Sind Sie Handelsgesellschaft oder Hersteller?
Wir sind Fabrik.
Q: Wie lang ist Ihre Lieferfrist?
Im Allgemeinen ist es 3-5 Tage, wenn die Waren auf Lager sind.
oder es ist 7-10 Tage, wenn die Waren nicht auf Lager sind, es ist entsprechend Quantität.
Q: Stellen Sie Proben zur Verfügung? ist es frei oder Extra?
Ja könnten wir, die Probe für freie Gebühr anbieten aber tragen nicht die Frachtkosten.
Q: Was ist Ihre Zahlungsfristen?
Zahlungs- <> Zahlung >=5000USD, 80% T/T im Voraus, Balance vor Versand.
