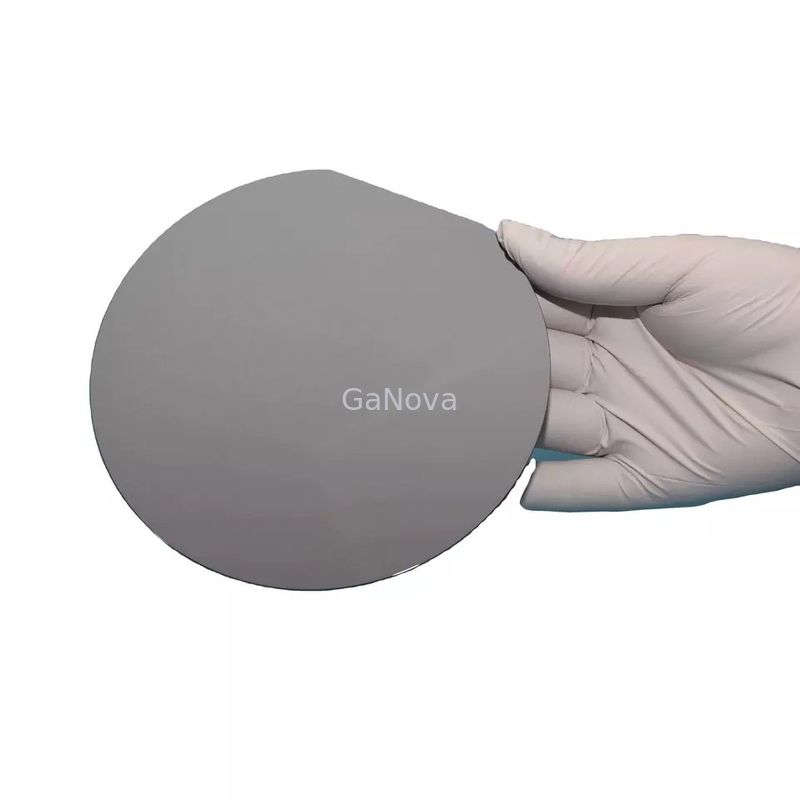

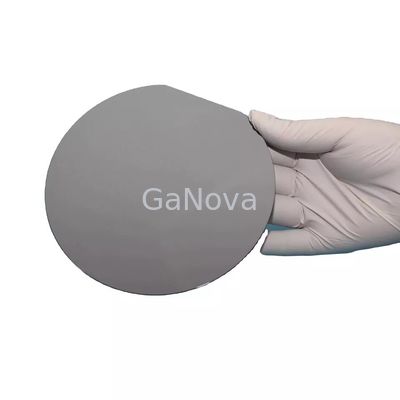

2-Zoll-GaAs-Epi-Wafer GaAs Undotierte Substrate VGF

2-Zoll-GaAs-Epi-Wafer GaAs Undotierte Substrate VGF
2-Zoll-GaAs-Epi-Wafer GaAs Undotierte Substrate VGF

Großes Bild :  2-Zoll-GaAs-Epi-Wafer GaAs Undotierte Substrate VGF

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD10-001-001
Zahlung und Versand AGB:
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Lieferzeit: 3-4 Wochentage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000pcs/Month

2-Zoll-GaAs-Epi-Wafer GaAs Undotierte Substrate VGF

Beschreibung
Wachstums-Methode: VGF Verhaltenstyp: S-C-N
Produktname: GaAs (100) Undotierte Substrate Dotierstoff: GaAs-Si
Orientierungswinkel: OF Orientierung: EJ[0-1-1]±0,5°
Hervorheben:

GaAs-Epi-Wafer undotierte Substrate

,

GaAs-Si-Wafer 2 Zoll

,

2-Zoll-GaAs-Epi-Wafer

GaAs-Si-Wafer 2 Zoll GaAs (100) Undotierte Substrate EJ[0-1-1]±0,5°



Überblick

GaAs-Anwendungen decken eine Vielzahl von Transistoren für die Industrie ab, die Glasfaserkommunikation, drahtlose Netzwerke (WLAN), Mobiltelefone, Bluetooth-Kommunikation, Satellitenkommunikation, monolithische integrierte Mikrowellenschaltungen (MMIC) für 5G sowie integrierte Hochfrequenzschaltungen (RFIC) umfassen ).



GaAs-Si-Wafer

Wachstumsmethode

VGF
Verhaltenstyp SCN
Dotierstoff GaAs-Si
Orientierung (100) 15° ± 0,5° Aus Richtung <111>A
Orientierungswinkel
OF Orientierung EJ[0-1-1]±0,5°
OF Länge (mm) 17±1
IF-Ausrichtung EJ[0-11]±0,5°
IF-Länge (mm) 7±1
Durchmesser (mm) 50,8 ± 0,2
CC(/cc) 0.4E18~1E18
Widerstand (ohm.cm) N / A
Mobilität (cm2/vs) ≥1000
EPD(/cm2) ≤5000
Dicke (um) 350±20
TTV (ähm) <10
TTR (ähm) <10
Schleife (ähm) <15
Warp (ähm) <15
Oberfläche Seite 1: Poliert Seite 2: Geätzt
Verpackung Kassette oder Single





Über uns

Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien zu Wafern, Substraten und kundenspezifischen optischen Glasteilen. Komponenten, die in der Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir haben auch eng mit vielen inländischen und ausländischen Universitäten, Forschungseinrichtungen und Unternehmen zusammengearbeitet und bieten maßgeschneiderte Produkte und Dienstleistungen für ihre F&E-Projekte an.Es ist unsere Vision, durch unseren guten Ruf eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden aufrechtzuerhalten.



FAQ

F: Sind Sie Handelsunternehmen oder Hersteller?
Wir sind Fabrik.
F: Wie lange ist Ihre Lieferzeit?
In der Regel sind es 3-5 Tage, wenn die Ware auf Lager ist.
oder es ist 7-10 Tage, wenn die Ware nicht auf Lager ist, es ist nach Menge.
F: Stellen Sie Proben zur Verfügung?Ist es kostenlos oder extra?
Ja, wir könnten das Muster kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
Zahlung <=5000USD, 100% im Voraus.
Paymen >=5000USD, 80% T/T im Voraus, Restbetrag vor Versand.
