10x10mm Ga2O3 Oblate 10x15mm einzelner Crystal Substrate

10x10mm Ga2O3 Oblate 10x15mm einzelner Crystal Substrate
10x10mm Ga2O3 Oblate 10x15mm einzelner Crystal Substrate

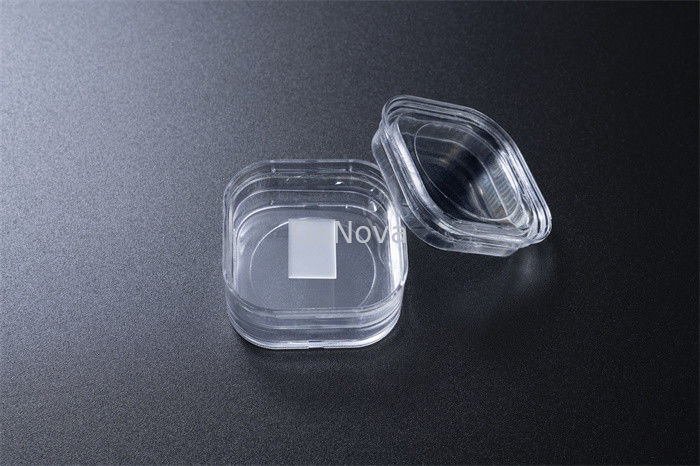

Großes Bild :  10x10mm Ga2O3 Oblate 10x15mm einzelner Crystal Substrate

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD04-001-005
Zahlung und Versand AGB:
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 6 Stück oder Einzelwaf
Lieferzeit: 3-4 Wochentage

10x10mm Ga2O3 Oblate 10x15mm einzelner Crystal Substrate

Beschreibung
Orientierung: (010)(201) Maße: 10*10mm; 10*15mm
Produktname: Einzelner Crystal Substrate Doping: UID
FWHM: <350arcsec> Ra: ≤0.5nm
Hervorheben:

10x10mm Oblate Ga2O3

,

10x15mm einzelne Kristallscheibe

,

Ga2O3 Oblate 10x15mm

10 x 15 mm2(-201)UID-dotiertes freistehendes Ga2Ö3Einkristallsubstrat Einzelpolierung in Produktqualität Dicke 0,6 ~ 0,8 mm FWHM < 350 Bogensekunden, Ra ≤ 0,5 nm Widerstand 4,13 E + 17 Ω / cm-3Optoelektronische Bauelemente, Isolierschichten aus Halbleitermaterialien und UV-Filter



Mit erhöhter Energieeffizienz, kleineren erforderlichen Arbeitsteilen und einer höheren Schaltfrequenz wird die Leistungsdichte erhöht, was, wenn alle diese Faktoren berücksichtigt werden, zu viel höheren Gerätegeschwindigkeiten führt.Die Rechenleistung ist im Vergleich zu siliziumbasierten Geräten stark erhöht.Wenn Sie also ein Gallium-Gerät mit einem Silizium-Gerät vergleichen, sind die Verarbeitungsgeschwindigkeiten auf dem Gallium-Nitrid-Gerät merklich höher.



Galliumnitridsubstrat – Forschungsebene
Maße 10*10mm 10*15mm
Dicke 0,6 ~ 0,8 mm
Orientierung (010) (201)
Doping UID
Polierte Oberfläche Einseitig poliert
Widerstand/Nd-Na / 4.13E+17
FWHM <350 arcsec
Ra ≤0,5nm
Paket Verpackt in einer Reinraumumgebung der Klasse 100 unter Stickstoffatmosphäre





Über uns

Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien zu Wafern, Substraten und kundenspezifischen optischen Glasteilen. Komponenten, die in der Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir haben auch eng mit vielen inländischen und ausländischen Universitäten, Forschungseinrichtungen und Unternehmen zusammengearbeitet und bieten maßgeschneiderte Produkte und Dienstleistungen für ihre F&E-Projekte an.Es ist unsere Vision, durch unseren guten Ruf eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden aufrechtzuerhalten.





FAQ

F: Sind Sie Handelsunternehmen oder Hersteller?
Wir sind Fabrik.
F: Wie lange ist Ihre Lieferzeit?
In der Regel sind es 3-5 Tage, wenn die Ware auf Lager ist.
oder es ist 7-10 Tage, wenn die Ware nicht auf Lager ist, es ist nach Menge.
F: Stellen Sie Proben zur Verfügung?Ist es kostenlos oder extra?
Ja, wir könnten das Muster kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
Zahlung <=5000USD, 100% im Voraus.
Paymen >=5000USD, 80% T/T im Voraus, Restbetrag vor Versand.
