Doping Halbleiter-einzelnes Crystal Gallium Oxide Substrates UID

Doping Halbleiter-einzelnes Crystal Gallium Oxide Substrates UID
Doping Halbleiter-einzelnes Crystal Gallium Oxide Substrates UID

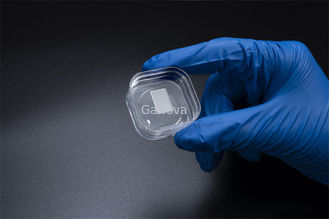

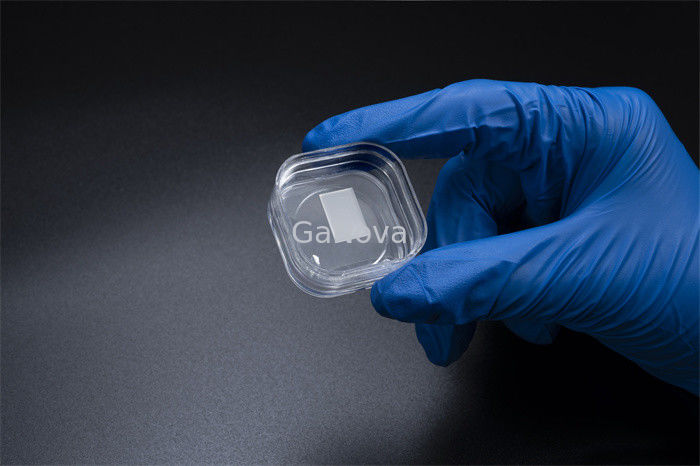

Großes Bild :  Doping Halbleiter-einzelnes Crystal Gallium Oxide Substrates UID

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD04-001-005
Zahlung und Versand AGB:
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 6 Stück oder Einzelwaf
Lieferzeit: 3-4 Wochentage

Doping Halbleiter-einzelnes Crystal Gallium Oxide Substrates UID

Beschreibung
Stärke: 0.6~0.8mm Produktname: Einzelner Crystal Substrate
Orientierung: (010)(201) Doping: UID
FWHM: <350arcsec> Ra: ≤0.5nm
Hervorheben:

Einzelnes Crystal Gallium Oxide-Substrat

,

Halbleiterwafer ISO

,

Gallium-Oxidsubstrat UID Doping

GA2O3 einzelner Crystal Substrate Thickness 0.6~0.8mm FWHM<350arcsec>

10x15mm2 (- 201) UID-lackierte freistehende Produkt-Grad substrat GA2O3 einzelne Kristalleinzelne Polierstärke 0.6~0.8mm FWHM<350arcsec, optoelektronische Geräte Ra≤0.5nm-Widerstands 4.13E+17Ω/cm-3, Isolierschichten Halbleitermaterialien und UVfilter

Einzelner Kristall des Galliumoxids (GA2 O3) ist ein Halbleiter mit großer Bandlücke-Material. Galliumoxid (GA2 O3) hat breite Anwendungsaussichten in den optoelektronischen Geräten, es verwendete als Isolierschicht für GA-ansässige Halbleitermaterialien und als ultravioletter Filter.


Es gibt fünf kristallene Phasen von GA2 O3, aber Beta-gA2 O3 ist das einzige, das an der hohen Temperatur stabil existieren kann. ΒgA2 O3 ist ein neuer Typ transparentes Halbleitermaterial der ultra-weiten Bandlücke mit einer verbotenen Bandbreite von ungefähr z.B. eV =4.8, die passend für Herstellungsstruktur-Starkstromgeräte der hohen Leistung vertikale mit hoher spezifischer Stromdichte. Es hat Anwendungsaussichten auf den Gebieten von ultravioletten Detektoren, von Leuchtdioden (LED) und von Gas-Sensoren.

Galliumnitridsubstrat--Forschungsniveau
Maße 10*10mm 10*15mm
Stärke 0.6~0.8mm
Orientierung (010) (201)
Doping UID
Polierte Oberfläche Simplex poliert
Resistivity/Nd-Na / 4.13E+17
FWHM <350arcsec>
Ra ≤0.5nm
Paket Verpackt in einer Reinraumumwelt der Klasse 100, unter einer Stickstoffatmosphäre
