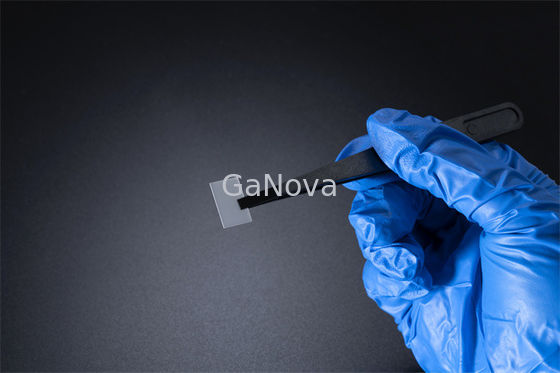

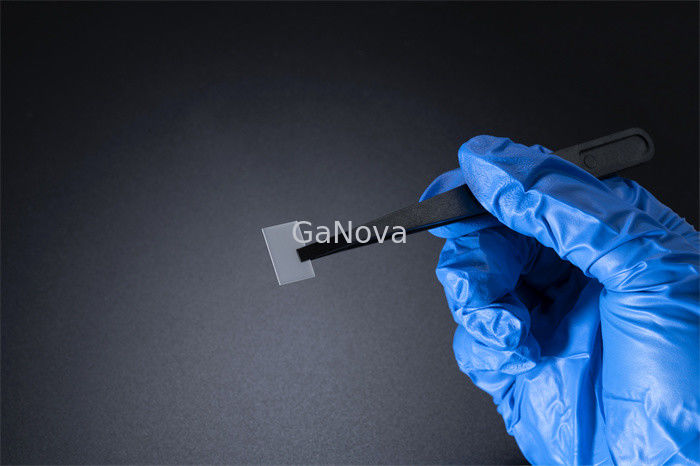

10 x 15 mm2 UID-dotierter freistehender Ga2O3-Wafer, Einzelpolierung

10 x 15 mm2 UID-dotierter freistehender Ga2O3-Wafer, Einzelpolierung
10 x 15 mm2 UID-dotierter freistehender Ga2O3-Wafer, Einzelpolierung

Großes Bild :  10 x 15 mm2 UID-dotierter freistehender Ga2O3-Wafer, Einzelpolierung

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD04-001-005
Zahlung und Versand AGB:
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 6 Stück oder Einzelwaf
Lieferzeit: 3-4 Wochentage

10 x 15 mm2 UID-dotierter freistehender Ga2O3-Wafer, Einzelpolierung

Beschreibung
Stärke: 0.6~0.8mm Produktname: Einzelner Crystal Substrate
Orientierung: (010)(201) FWHM: <350arcsec>
Ra: ≤0.5nm Maße: 10*10mm; 10*15mm
Hervorheben:

10 x 15 mm2 Ga2O3-Wafer

,

UID-dotiertes Ga2O3-Substrat

,

Ga2O3-Wafer-Einzelpolierung

JDCD04-001-005 10 x 15 mm2(-201)UID-dotiertes freistehendes Ga2Ö3Einkristall-Substrat-Produktqualität Einzelpolieren

10 x 15 mm2(-201)UID-dotiertes freistehendes Ga2O3-Einkristallsubstrat Produktklasse Einzelpolierung Dicke 0,6 ~ 0,8 mm FWHM < 350 Bogensekunden, Ra ≤ 0,5 nm Widerstand 4,13 E + 17 Ω / cm-3Optoelektronische Bauelemente, Isolierschichten aus Halbleitermaterialien und UV-Filter



Mit erhöhter Energieeffizienz, kleineren erforderlichen Arbeitsteilen und einer höheren Schaltfrequenz wird die Leistungsdichte erhöht, was, wenn alle diese Faktoren berücksichtigt werden, zu viel höheren Gerätegeschwindigkeiten führt.Die Rechenleistung ist im Vergleich zu siliziumbasierten Geräten stark erhöht.Wenn Sie also ein Gallium-Gerät mit einem Silizium-Gerät vergleichen, sind die Verarbeitungsgeschwindigkeiten auf dem Gallium-Nitrid-Gerät merklich höher.



Galliumnitridsubstrat – Forschungsebene
Maße 10*10mm 10*15mm
Dicke 0,6 ~ 0,8 mm
Orientierung (010) (201)
Doping UID
Polierte Oberfläche Einseitig poliert
Widerstand/Nd-Na / 4.13E+17
FWHM <350 arcsec
Ra ≤0,5nm
Paket Verpackt in einer Reinraumumgebung der Klasse 100 unter Stickstoffatmosphäre
