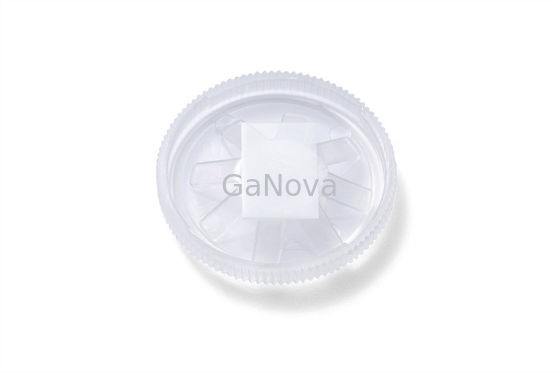

Oblate einzelner Crystal Substrate Thickness FWHM<350arcsec Ga2O3 0.6mm bis 0.8mm

Bescheinigung
CHINA Shanghai GaNova Electronic Information Co., Ltd. zertifizierungen
Ich bin online Chat Jetzt

Oblate einzelner Crystal Substrate Thickness FWHM<350arcsec Ga2O3 0.6mm bis 0.8mm

Oblate einzelner Crystal Substrate Thickness FWHM&lt;350arcsec Ga2O3 0.6mm bis 0.8mm
Oblate einzelner Crystal Substrate Thickness FWHM&lt;350arcsec Ga2O3 0.6mm bis 0.8mm

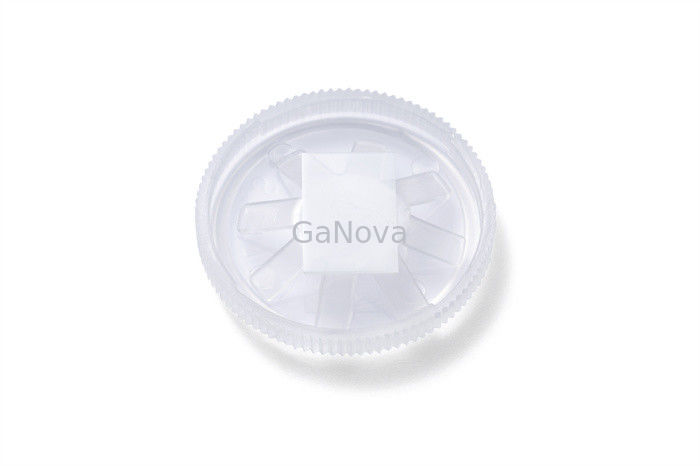

Großes Bild :  Oblate einzelner Crystal Substrate Thickness FWHM<350arcsec Ga2O3 0.6mm bis 0.8mm

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD04-001-006
Zahlung und Versand AGB:
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 6 Stück oder Einzelwaf
Lieferzeit: 3-4 Wochentage

Oblate einzelner Crystal Substrate Thickness FWHM<350arcsec Ga2O3 0.6mm bis 0.8mm

Beschreibung
Stärke: 0.6~0.8mm Produktname: Einzelner Crystal Substrate
Orientierung: (010) Polierte Oberfläche: Simplex poliert
FWHM: <350arcsec> Ra: ≤0.5nm
Hervorheben:

Ga2O3 Oblate 0.6mm

,

einzelnes Kristallsubstrat 0.8mm

,

Ga2O3 Oblate 0.8mm

FWHM2O3<350arcsec Ga=""> Oblate einzelner Crystal Substrate Thickness 0.6~0.8mm

10x15mm 2(010) Sn-lackierte freistehende GA2O3 einzelne Kristallsubstrat Produkt-Grad einzelne Polierstärke 0.6~0.8mm FWHM<350arcsec, optoelektronische Geräte Ra≤0.5nm-Widerstands 2.00E+17Ω/cm-3, Isolierschichten Halbleitermaterialien und UVfilter


Es gibt fünf kristallene Phasen von GA2 O3, aber Beta-gA2 O3 ist das einzige, das an der hohen Temperatur stabil existieren kann. ΒgA2 O3 ist ein neuer Typ transparentes Halbleitermaterial der ultra-weiten Bandlücke mit einer verbotenen Bandbreite von ungefähr z.B. eV =4.8, die passend für Herstellungsstruktur-Starkstromgeräte der hohen Leistung vertikale mit hoher spezifischer Stromdichte. Es hat Anwendungsaussichten auf den Gebieten von ultravioletten Detektoren, von Leuchtdioden (LED) und von Gas-Sensoren.

Galliumnitridsubstrat--Forschungsniveau
Maß 10*15mm 10*10mm
Stärke 0.6~0.8mm
Orientierung (010)
Doping Sn
Polierte Oberfläche Simplex poliert
Resistivity/Nd-Na 2.00E+17 1.53E+18
FWHM <350arcsec>
Ra ≤0.5nm
Paket Verpackt in einer Reinraumumwelt der Klasse 100, unter einer Stickstoffatmosphäre

Über uns

Wir spezialisieren uns, auf, eine Vielzahl von Materialien zu den Oblaten, zu Substraten und zu kundengebundenem optischem Glas-parts.components zu verarbeiten, die auf Elektronik, Optik, Opto Elektronik und vielen anderen Gebieten weitverbreitet sind. Wir auch haben nah mit vielen inländischen gearbeitet und Überseeuniversitäten, Forschungsinstitutionen und Firmen, stellen kundengebundene Produkt und Service für ihre R&D-Projekte zur Verfügung. Es ist unsere Vision zum Beibehalten eines guten Verhältnisses von Zusammenarbeit mit unseren allen Kunden durch unsere guten Rufe.

FAQ

Q: Sind Sie Handelsgesellschaft oder Hersteller?
Wir sind Fabrik.
Q: Wie lang ist Ihre Lieferfrist?
Im Allgemeinen ist es 3-5 Tage, wenn die Waren auf Lager sind.
oder es ist 7-10 Tage, wenn die Waren nicht auf Lager sind, es ist entsprechend Quantität.
Q: Stellen Sie Proben zur Verfügung? ist es frei oder Extra?
Ja könnten wir, die Probe für freie Gebühr anbieten aber tragen nicht die Frachtkosten.
Q: Was ist Ihre Zahlungsfristen?
Zahlungs- <> Zahlung >=5000USD, 80% T/T im Voraus, Balance vor Versand.
