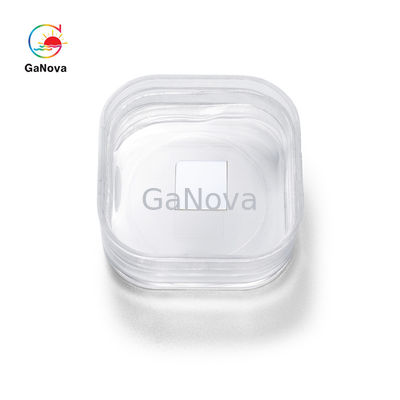

JDCD04-001-007 10 x 10 mm2 (010) Sn-dotiertes freistehendes Ga2O3-Einkristall-Substrat Produktqualität Einzelpolierung

Bescheinigung
CHINA Shanghai GaNova Electronic Information Co., Ltd. zertifizierungen
Ich bin online Chat Jetzt

JDCD04-001-007 10 x 10 mm2 (010) Sn-dotiertes freistehendes Ga2O3-Einkristall-Substrat Produktqualität Einzelpolierung

JDCD04-001-007 10 x 10 mm2 (010) Sn-dotiertes freistehendes Ga2O3-Einkristall-Substrat Produktqualität Einzelpolierung
JDCD04-001-007 10x10mm2(010)Sn-Doped Free-Standing Ga2O3 Single Crystal Substrate Product Grade Single Polishing
JDCD04-001-007 10 x 10 mm2 (010) Sn-dotiertes freistehendes Ga2O3-Einkristall-Substrat Produktqualität Einzelpolierung JDCD04-001-007 10 x 10 mm2 (010) Sn-dotiertes freistehendes Ga2O3-Einkristall-Substrat Produktqualität Einzelpolierung

Großes Bild :  JDCD04-001-007 10 x 10 mm2 (010) Sn-dotiertes freistehendes Ga2O3-Einkristall-Substrat Produktqualität Einzelpolierung

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD04-001-007
Zahlung und Versand AGB:
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 6 Stück oder Einzelwaf
Lieferzeit: 3-4 Wochentage

JDCD04-001-007 10 x 10 mm2 (010) Sn-dotiertes freistehendes Ga2O3-Einkristall-Substrat Produktqualität Einzelpolierung

Beschreibung
Stärke: 0.6~0.8mm Produktname: Einzelner Crystal Substrate
Orientierung: (101) Polierte Oberfläche: Simplex poliert
FWHM: <350arcsec> Ra: ≤0.5nm

10 x 10 mm2 (010) Sn-dotiertes freistehendes Ga2O3-Einkristallsubstrat Produktklasse Einzelpolierung Dicke 0,6 ~ 0,8 mm FWHM < 350 Bogensekunden, Ra ≤ 0,5 nm Widerstand 1,53 E + 18 Ω / cm-3 Optoelektronische Geräte, Isolierschichten aus Halbleitermaterialien und UV-Filter



Während siliziumbasierte Bauelemente relativ effiziente Bauelemente herstellen konnten, verleihen die verbesserten Eigenschaften von Galliumnitrid GaN-Halbleitern den Vorteil, dass weitaus weniger Energie durch Wärme verloren geht.Die breite Bandlücke ermöglicht es GaN-Geräten, viel höhere Temperaturen auszuhalten als Silizium, was Ihren Lieblingsgeräten insgesamt eine höhere Energieeffizienz ermöglicht.



Galliumnitridsubstrat – Forschungsebene
Abmessungen 10*15mm 10*10mm
Dicke 0,6 ~ 0,8 mm
Orientierung (010)
Doping Sn
Polierte Oberfläche Einseitig poliert
Widerstand/Nd-Na 2.00E+17 1.53E+18
FWHM <350 arcsec
Ra ≤0,5nm
Paket Verpackt in einer Reinraumumgebung der Klasse 100 unter Stickstoffatmosphäre





Über uns

Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien zu Wafern, Substraten und kundenspezifischen optischen Glasteilen. Komponenten, die in der Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir haben auch eng mit vielen inländischen und ausländischen Universitäten, Forschungseinrichtungen und Unternehmen zusammengearbeitet und bieten maßgeschneiderte Produkte und Dienstleistungen für ihre F&E-Projekte an.Es ist unsere Vision, durch unseren guten Ruf eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden aufrechtzuerhalten.





FAQ

F: Sind Sie Handelsunternehmen oder Hersteller?
Wir sind Fabrik.
F: Wie lange ist Ihre Lieferzeit?
In der Regel sind es 3-5 Tage, wenn die Ware auf Lager ist.
oder es ist 7-10 Tage, wenn die Ware nicht auf Lager ist, es ist nach Menge.
F: Stellen Sie Proben zur Verfügung?Ist es kostenlos oder extra?
Ja, wir könnten das Muster kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
Zahlung <=5000USD, 100% im Voraus.
Paymen >=5000USD, 80% T/T im Voraus, Restbetrag vor Versand.
