Optical Communications Galliumarsenid-Substrat-LEDs

Optical Communications Galliumarsenid-Substrat-LEDs
Optical Communications Galliumarsenid-Substrat-LEDs

Großes Bild :  Optical Communications Galliumarsenid-Substrat-LEDs

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD10-001-002
Zahlung und Versand AGB:

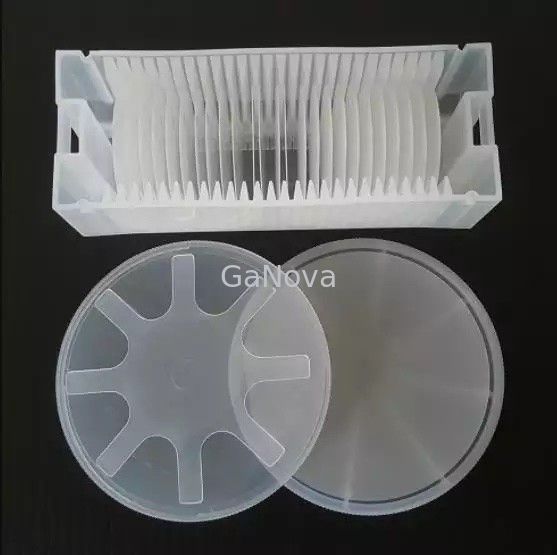

Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Lieferzeit: 3-4 Wochentage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000pcs/Month

Optical Communications Galliumarsenid-Substrat-LEDs

Beschreibung
Produktname: GaAs (100) Undotierte Substrate Wachstums-Methode: VGF
Verhaltenstyp: S-C-N Dotierstoff: GaAs-Si
Orientierungswinkel: OF Orientierung: EJ[0-1-1]±0,5°
Hervorheben:

Optisches Galliumarsenid-Substrat

,

Epi-Wafer für optische Kommunikation

,

LED-Galliumarsenid-Substrat

2 Zoll GaAs (100) undotierte Substrate



Überblick

Galliumarsenid wird bei der Herstellung von Leuchtdioden (LEDs) verwendet, die in optischen Kommunikations- und Steuerungssystemen zu finden sind.Galliumarsenid kann Silizium bei der Herstellung von linearen ICs und digitalen ICs ersetzen.Zu den linearen (auch als analog bezeichneten) Geräten gehören Oszillatoren und Verstärker.Digitale Geräte werden zum elektronischen Schalten und auch in Computersystemen verwendet.





GaAs-Si-Wafer

Wachstumsmethode

VGF
Verhaltenstyp SCN
Dotierstoff GaAs-Si
Orientierung (100) 15° ± 0,5° Aus Richtung <111>A
Orientierungswinkel
OF Orientierung EJ[0-1-1]±0,5°
OF Länge (mm) 17±1
IF-Ausrichtung EJ[0-11]±0,5°
IF-Länge (mm) 7±1
Durchmesser (mm) 50,8 ± 0,2
CC(/cc) 0.4E18~1E18
Widerstand (ohm.cm) N / A
Mobilität (cm2/vs) ≥1000
EPD(/cm2) ≤5000
Dicke (um) 350±20
TTV (ähm) <10
TTR (ähm) <10
Schleife (ähm) <15
Warp (ähm) <15
Oberfläche Seite 1: Poliert Seite 2: Geätzt
Verpackung Kassette oder Single





Über uns

Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien zu Wafern, Substraten und kundenspezifischen optischen Glasteilen. Komponenten, die in der Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir haben auch eng mit vielen inländischen und ausländischen Universitäten, Forschungseinrichtungen und Unternehmen zusammengearbeitet und bieten maßgeschneiderte Produkte und Dienstleistungen für ihre F&E-Projekte an.Es ist unsere Vision, durch unseren guten Ruf eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden aufrechtzuerhalten.



FAQ

F: Sind Sie Handelsunternehmen oder Hersteller?
Wir sind Fabrik.
F: Wie lange ist Ihre Lieferzeit?
In der Regel sind es 3-5 Tage, wenn die Ware auf Lager ist.
oder es ist 7-10 Tage, wenn die Ware nicht auf Lager ist, es ist nach Menge.
F: Stellen Sie Proben zur Verfügung?Ist es kostenlos oder extra?
Ja, wir könnten das Muster kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
Zahlung <=5000USD, 100% im Voraus.
Paymen >=5000USD, 80% T/T im Voraus, Restbetrag vor Versand.
