Halbleiterverbindung 2-Zoll-GaAs-Epi-Wafer GaAs-Si-Wafer UKAS

Halbleiterverbindung 2-Zoll-GaAs-Epi-Wafer GaAs-Si-Wafer UKAS
Halbleiterverbindung 2-Zoll-GaAs-Epi-Wafer GaAs-Si-Wafer UKAS

Großes Bild :  Halbleiterverbindung 2-Zoll-GaAs-Epi-Wafer GaAs-Si-Wafer UKAS

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD10-001-002
Zahlung und Versand AGB:

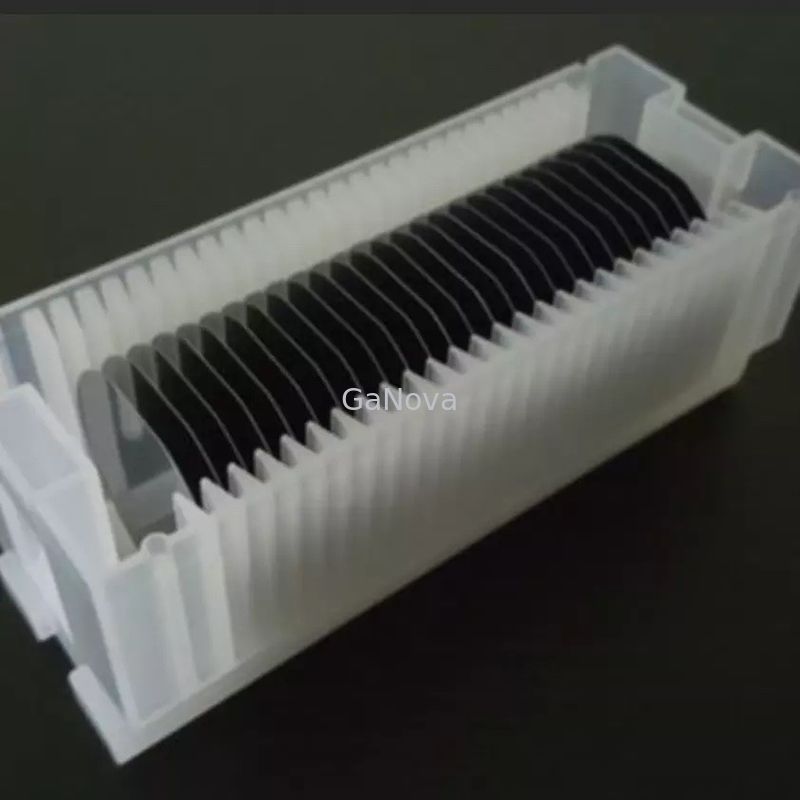

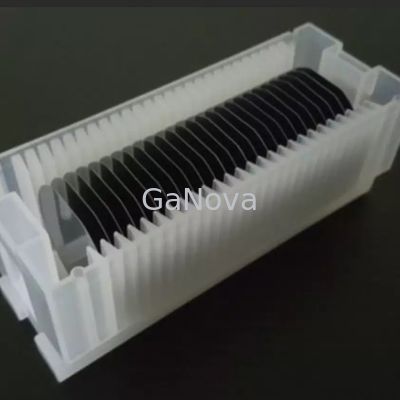

Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Lieferzeit: 3-4 Wochentage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000pcs/Month

Halbleiterverbindung 2-Zoll-GaAs-Epi-Wafer GaAs-Si-Wafer UKAS

Beschreibung
Produktname: GaAs (100) Undotierte Substrate Dotierstoff: GaAs-Si
Orientierungswinkel: OF Orientierung: EJ[0-1-1]±0,5°
OF Länge (mm): 17±1 IF-Ausrichtung: EJ[0-11]±0,5°
Hervorheben:

GaAs-Epi-Wafer UKAS

,

2-Zoll-GaAs-Si-Wafer

,

Halbleiter-Galliumarsenid-Wafer

GaAs-Si-Wafer 2 Zoll GaAs (100) Undotierte Substrate (100) 15° ± 0,5° Aus in Richtung < 111>A



Überblick

Galliumarsenid (chemische Formel GaAs) ist eine Halbleiterverbindung, die in einigen Dioden, Feldeffekttransistoren (FETs) und integrierten Schaltungen (ICs) verwendet wird.Die Ladungsträger, meist Elektronen, bewegen sich mit hoher Geschwindigkeit zwischen den Atomen.Dies macht GaAs-Komponenten nützlich bei ultrahohen Radiofrequenzen und in schnellen elektronischen Schaltanwendungen.GaAs-Geräte erzeugen weniger Rauschen als die meisten anderen Arten von Halbleiterkomponenten.Dies ist wichtig bei der Verstärkung schwacher Signale.



GaAs-Si-Wafer

Wachstumsmethode

VGF
Verhaltenstyp SCN
Dotierstoff GaAs-Si
Orientierung (100) 15° ± 0,5° Aus Richtung <111>A
Orientierungswinkel
OF Orientierung EJ[0-1-1]±0,5°
OF Länge (mm) 17±1
IF-Ausrichtung EJ[0-11]±0,5°
IF-Länge (mm) 7±1
Durchmesser (mm) 50,8 ± 0,2
CC(/cc) 0.4E18~1E18
Widerstand (ohm.cm) N / A
Mobilität (cm2/vs) ≥1000
EPD(/cm2) ≤5000
Dicke (um) 350±20
TTV (ähm) <10
TTR (ähm) <10
Schleife (ähm) <15
Warp (ähm) <15
Oberfläche Seite 1: Poliert Seite 2: Geätzt
Verpackung Kassette oder Single





Über uns

Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien zu Wafern, Substraten und kundenspezifischen optischen Glasteilen. Komponenten, die in der Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir haben auch eng mit vielen inländischen und ausländischen Universitäten, Forschungseinrichtungen und Unternehmen zusammengearbeitet und bieten maßgeschneiderte Produkte und Dienstleistungen für ihre F&E-Projekte an.Es ist unsere Vision, durch unseren guten Ruf eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden aufrechtzuerhalten.



FAQ

F: Sind Sie Handelsunternehmen oder Hersteller?
Wir sind Fabrik.
F: Wie lange ist Ihre Lieferzeit?
In der Regel sind es 3-5 Tage, wenn die Ware auf Lager ist.
oder es ist 7-10 Tage, wenn die Ware nicht auf Lager ist, es ist nach Menge.
F: Stellen Sie Proben zur Verfügung?Ist es kostenlos oder extra?
Ja, wir könnten das Muster kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
Zahlung <=5000USD, 100% im Voraus.
Paymen >=5000USD, 80% T/T im Voraus, Restbetrag vor Versand.
