Ga2O3 Fe-dotiertes Wafer-Einkristallsubstrat 10 x 10 mm2 freistehend

Bescheinigung
CHINA Shanghai GaNova Electronic Information Co., Ltd. zertifizierungen
Ich bin online Chat Jetzt

Ga2O3 Fe-dotiertes Wafer-Einkristallsubstrat 10 x 10 mm2 freistehend

Ga2O3 Fe-dotiertes Wafer-Einkristallsubstrat 10 x 10 mm2 freistehend
Ga2O3 Fe-dotiertes Wafer-Einkristallsubstrat 10 x 10 mm2 freistehend

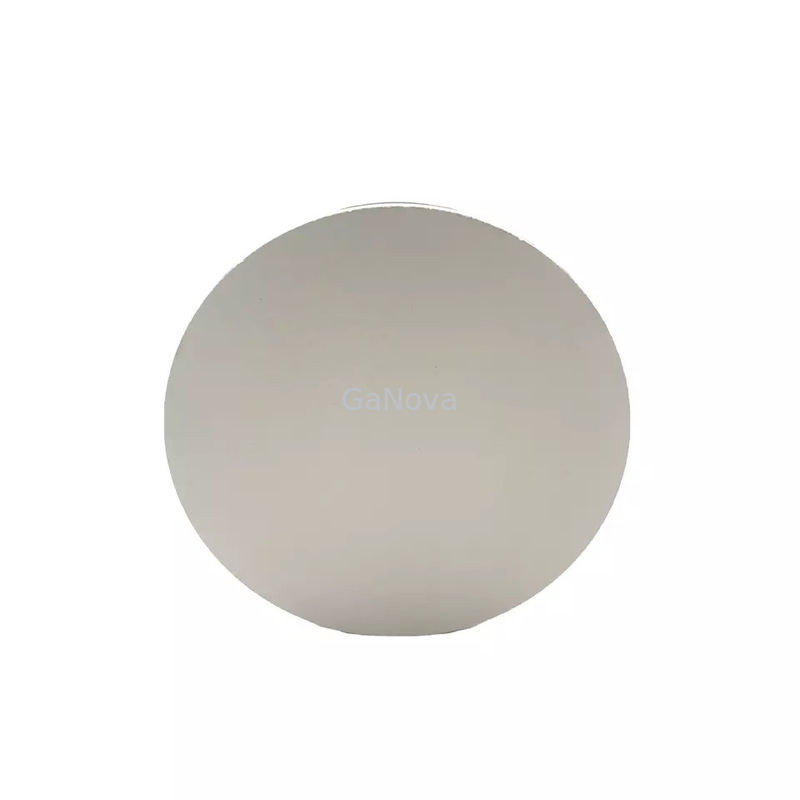

Großes Bild :  Ga2O3 Fe-dotiertes Wafer-Einkristallsubstrat 10 x 10 mm2 freistehend

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD04-001-001
Zahlung und Versand AGB:
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 6 Stück oder Einzelwaf
Lieferzeit: 3-4 Wochentage

Ga2O3 Fe-dotiertes Wafer-Einkristallsubstrat 10 x 10 mm2 freistehend

Beschreibung
FWHM: <350arcsec> Polierte Oberfläche: Simplex poliert
Stärke: 0.6~0.8mm Produktname: Einzelner Crystal Substrate
Ra: ≤0.3nm Paket: Verpackt in einer Reinraumumwelt der Klasse 100, unter einer Stickstoffatmosphäre
Hervorheben:

Ga2O3 Fe-dotierter Wafer

,

Einkristall-Ga2O3-Substrat

,

Fe-dotierter Wafer 10x10mm2

10 x 10 mm2(-201) Fe-dotiertes freistehendes Ga2O3-Einkristallsubstrat Einzelpolierung in Produktqualität Dicke 0,6 ~ 0,8 mm FWHM < 350 Bogensekunden, Ra ≤ 0,3 nm Optoelektronische Geräte, Isolierschichten aus Halbleitermaterialien und UV-Filter





Ga2Ö3hat eine lange Geschichte und die Phasengleichgewichte der Al2Ö3-Ga2Ö3-H2O-System wurde erstmals 1952 1 beschrieben, in dem die Polymorphe (dh unterschiedliche Formen oder Kristallstrukturen) von Ga2Ö3und ihre Stabilitätsregionen wurden ebenfalls identifiziert.

Es gibt fünf allgemein identifizierte Polymorphe von Ga2Ö3, gekennzeichnet als α, β, γ, δ und ε 2-10.Diese sind jeweils als Korund (α), monoklin (β), defekter Spinell (γ), orthorhombisch (ε) bekannt, wobei die δ-Phase allgemein als eine Form der orthorhombischen Phase akzeptiert wird.





Galliumnitridsubstrat – Produktebene
Maße 10*15mm 10*10mm
Dicke 0,6 ~ 0,8 mm
Orientierung (201)
Doping Fe Sn
Polierte Oberfläche Einseitig poliert
Widerstand/Nd-Na / <9E18
FWHM <350 arcsec
Ra ≤0,3nm
Paket Verpackt in einer Reinraumumgebung der Klasse 100 unter Stickstoffatmosphäre
