R-Typ 50 mm Saphir-Wafer Dicke 420 μm Länge (mm) 16 LED-Chip

R-Typ 50 mm Saphir-Wafer Dicke 420 μm Länge (mm) 16 LED-Chip
R-Typ 50 mm Saphir-Wafer Dicke 420 μm Länge (mm) 16 LED-Chip

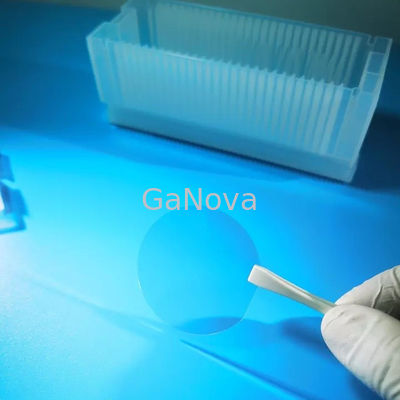

Großes Bild :  R-Typ 50 mm Saphir-Wafer Dicke 420 μm Länge (mm) 16 LED-Chip

Produktdetails:
Modellnummer: JDCD08-001-001
Zahlung und Versand AGB:
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Zahlungsbedingungen: T/T

R-Typ 50 mm Saphir-Wafer Dicke 420 μm Länge (mm) 16 LED-Chip

Beschreibung
Produktname: Sapphire Substrate Wafer Material: Hoher Reinheitsgrad Al ₂ O ₃ (>99.995%)
Oblatenrand: R-artig Oberflächenorientierung: Ein-Fläche (11-20)
Stärke: 430 ±15μm Durchmesser: 50,8 ±0.10
Hervorheben:

R-Typ Saphir-Wafer

,

50 mm Saphir-Kristall-Wafer

,

Saphir-Wafer 420 um

50 mm Saphir-Substratwafer Hochreines Al2Ö3(> 99,995 %) Dicke 430 ± 10 μm

JDCD08-001-001 Durchmesser 50 mm Saphir-Substratwafer, Dicke 430 um, Kristallorientierung C/M0,2, OF-Länge (mm) 16 LED-Chip, Substratmaterial



Einzigartige mechanische Eigenschaften

Saphir als Material ist mit einer Mohs-Härte von 9 extrem hart. Dies wird nur vom natürlichen Mineral Diamant übertroffen, das eine Mohs-Härte von 10 hat. Dadurch ist es auch sehr kratzfest, was es geeignet macht für mehrere Branchen.Im Vergleich zu Saphir hat Glas einen Härtewert nahe 5,5.



Parameter

Spezifikation
Einheit Ziel Toleranz
Material Hochreines Al2Ö3(>99,995%)
Durchmesser mm 50.8 ±0,10
Dicke μm 430 ±15
Oberflächenorientierung C-Flugzeug(0001)
-Off-Winkel zur M-Achse Grad 0,20 ±0,10
-Off-Winkel zur A-Achse Grad 0.00 ±0,10
Flache Ausrichtung A-Flugzeug(11-20)
-Flacher Offset-Winkel Grad 0,0 ±0,2
Flache Länge mm 16.0 ±1
R-Ebene R9
Rauheit der Vorderfläche (Ra) nm <0.3
Rauheit der Rückseite μm 0,8 ~ 1,2 μm
Qualität der Vorderseite Hochglanzpoliert, EPI-bereit
Wafer-Rand R-Typ
Fasenamplitude μm 80-160
Eingeschlossener Bogenradiant zwischen flacher Kante und runder Kante mm R=9
TTV μm ≤5
LTV (5 x 5 mm) μm ≤1,5
Bogen μm 0~-5
Kette μm ≤10
Lasermarkierung   Wie vom Kunden gefordert





Über uns

Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien zu Wafern, Substraten und kundenspezifischen optischen Glasteilen. Komponenten, die in der Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir haben auch eng mit vielen inländischen und ausländischen Universitäten, Forschungseinrichtungen und Unternehmen zusammengearbeitet und bieten maßgeschneiderte Produkte und Dienstleistungen für ihre F&E-Projekte an.Es ist unsere Vision, durch unseren guten Ruf eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden aufrechtzuerhalten.





FAQ

F: Sind Sie Handelsunternehmen oder Hersteller?
Wir sind Fabrik.
F: Wie lange ist Ihre Lieferzeit?
In der Regel sind es 3-5 Tage, wenn die Ware auf Lager ist.
oder es ist 7-10 Tage, wenn die Ware nicht auf Lager ist, es ist nach Menge.
F: Stellen Sie Proben zur Verfügung?Ist es kostenlos oder extra?
Ja, wir könnten das Muster kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
Zahlung <=5000USD, 100% im Voraus.
Paymen >=5000USD, 80% T/T im Voraus, Restbetrag vor Versand.
