Produktdetails:
|
| Produktname: | Freistehender GaN Single Crystal Substrate | Stärke: | 350 ±25µm |
|---|---|---|---|
| TTV: | ≤ 10µm | Bogen: | - 10µm ≤ BOGEN ≤ 10µm |
| Versetzungsdichte: | Von ⁵ 1 x 10 zu 3 x 10 ⁶ cm⁻ ² | Makrodefekt-Dichte: | ² 0cm⁻ |
| Hervorheben: | GaN-Epitaxie-Wafer SI-Typ,5 x 10,5 mm2 Gan-Epi-Wafer |
||

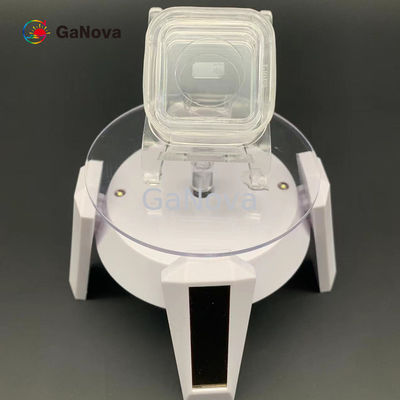

5*10mm2Freistehendes GaN-Einkristallsubstrat (20-21)/(20-2-1) undotierter SI-Typ
5*10mm2SP-Fläche (20-21)/(20-2-1) Undotiertes freistehendes GaN-Einkristallsubstrat vom SI-Typ Widerstand > 106Ω·cm HF-Bauelemente-Wafer
Überblick
Galliumnitrid ist eine Halbleitertechnologie, die für Hochleistungs-Hochfrequenz-Halbleiteranwendungen verwendet wird.Galliumnitrid weist mehrere Eigenschaften auf, die es für verschiedene Hochleistungskomponenten besser machen als GaAs und Silizium.Zu diesen Eigenschaften gehören eine höhere Durchbruchspannung und ein besserer elektrischer Widerstand.
| (20-21)/(20-2-1) FAce Free-stAndichNG GAN SubstRaTeS | ||||
| Artikel |
GaN-FS-SP-US |
GaN-FS-SP-NS |
GaN-FS-SP-SI-S |
Bemerkungen: Zur Unterscheidung von Vorder- und Rückseite wird ein Kreisbogenwinkel (R < 2 mm) verwendet. |
| Maße | 5 x 10 mm2 | |||
| Dicke | 350 ±25 µm | |||
| Orientierung |
(20-21)/(20-2-1) Planabweichungswinkel zur A-Achse 0 ±0,5° (20-21)/(20-2-1) Planabweichungswinkel zur C-Achse - 1 ±0,2° |
|||
| Leitungstyp | N-Typ | N-Typ | Halbisolierend | |
| Widerstand (300 K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| BOGEN | - 10 µm ≤ BOGEN ≤ 10 µm | |||
| Rauheit der Vorderseite |
< 0,2 nm (poliert)； oder < 0,3 nm (poliert und Oberflächenbehandlung für Epitaxie) |
|||
| Rauheit der Rückseite |
0,5 ~ 1,5 μm Option: 1~3 nm (fein geschliffen);< 0,2 nm (poliert) |
|||
| Versetzungsdichte | Ab 1 x 105bis 3 x 106cm-2 | |||
| Makrodefektdichte | 0cm-2 | |||
| Nutzfläche | > 90 % (Randausschluss) | |||
| Paket | Verpackt in einer Reinraumumgebung der Klasse 100, in einem 6-PCS-Behälter, unter einer Stickstoffatmosphäre | |||
Anhang: Das Diagramm des Fehlschnittwinkels
Wenn δ1= 0 ±0,5°, dann ist der (20-21)/(20-2-1) Ebenenabweichungswinkel zur A-Achse 0 ±0,5°.
Wenn δ2= - 1 ±0,2°, dann ist der (20-21)/(20-2-1) Ebenenversatzwinkel in Richtung der C-Achse -1 ±0,2°.
