Produktdetails:
|
| Produktname: | Freistehender GaN Single Crystal Substrate | Maße: | 5 x10mm-² |
|---|---|---|---|
| Stärke: | 350 ±25µm | TTV: | ≤ 10µm |
| Bogen: | - 10µm ≤ BOGEN ≤ 10µm | Versetzungsdichte: | Von ⁵ 1 x 10 zu 3 x 10 ⁶ cm⁻ ² |
| Hervorheben: | 5 x 10,5 mm2 GaN-Epitaxie-Wafer,undotierter Epitaxie-Wafer ISO |
||

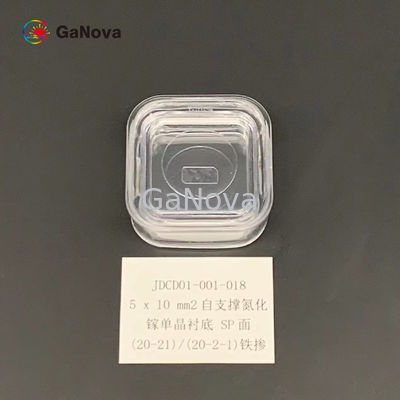

5*10mm2SP-Fläche (20-21)/(20-2-1) undotiertes freistehendes GaN-Einkristallsubstrat vom SI-Typ Widerstand > 106Ω·cm HF-Bauelemente-Wafer
Überblick
Verschiedene Arten von Generative Adversarial Networks (GANs)
DC GAN – Es ist ein Deep Convolutional GAN....
Conditional GAN und Unconditional GAN (CGAN) – Conditional GAN ist ein neuronales Deep-Learning-Netzwerk, in dem einige zusätzliche Parameter verwendet werden.
| (20-21)/(20-2-1) FAce Free-stAndichNG GAN SubstRaTeS | ||||
| Artikel |
GaN-FS-SP-US |
GaN-FS-SP-NS |
GaN-FS-SP-SI-S |
Bemerkungen: Zur Unterscheidung von Vorder- und Rückseite wird ein Kreisbogenwinkel (R < 2 mm) verwendet. |
| Maße | 5 x 10 mm2 | |||
| Dicke | 350 ±25 µm | |||
| Orientierung |
(20-21)/(20-2-1) Planabweichungswinkel zur A-Achse 0 ±0,5° (20-21)/(20-2-1) Planabweichungswinkel zur C-Achse - 1 ±0,2° |
|||
| Leitungstyp | N-Typ | N-Typ | Halbisolierend | |
| Widerstand (300 K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 µm | |||
| BOGEN | - 10 µm ≤ BOGEN ≤ 10 µm | |||
| Rauheit der Vorderseite |
< 0,2 nm (poliert)； oder < 0,3 nm (poliert und Oberflächenbehandlung für Epitaxie) |
|||
| Rauheit der Rückseite |
0,5 ~ 1,5 μm Option: 1~3 nm (fein geschliffen);< 0,2 nm (poliert) |
|||
| Versetzungsdichte | Ab 1 x 105bis 3 x 106cm-2 | |||
| Makrodefektdichte | 0cm-2 | |||
| Nutzfläche | > 90 % (Randausschluss) | |||
| Paket | Verpackt in einer Reinraumumgebung der Klasse 100, in einem 6-PCS-Behälter, unter einer Stickstoffatmosphäre | |||
Anhang: Das Diagramm des Fehlschnittwinkels
Wenn δ1= 0 ±0,5°, dann ist der (20-21)/(20-2-1) Ebenenabweichungswinkel zur A-Achse 0 ±0,5°.
Wenn δ2= - 1 ±0,2°, dann ist der (20-21)/(20-2-1) Ebenenversatzwinkel in Richtung der C-Achse -1 ±0,2°.
Über uns
Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien zu Wafern, Substraten und kundenspezifischen optischen Glasteilen. Komponenten, die in der Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir haben auch eng mit vielen inländischen und ausländischen Universitäten, Forschungseinrichtungen und Unternehmen zusammengearbeitet und bieten maßgeschneiderte Produkte und Dienstleistungen für ihre F&E-Projekte an.Es ist unsere Vision, durch unseren guten Ruf eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden aufrechtzuerhalten.
FAQ
F: Sind Sie Handelsunternehmen oder Hersteller?
Wir sind Fabrik.
F: Wie lange ist Ihre Lieferzeit?
In der Regel sind es 3-5 Tage, wenn die Ware auf Lager ist.
oder es ist 7-10 Tage, wenn die Ware nicht auf Lager ist, es ist nach Menge.
F: Stellen Sie Proben zur Verfügung?Ist es kostenlos oder extra?
Ja, wir könnten das Muster kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
Zahlung <=5000USD, 100% im Voraus.
Paymen >=5000USD, 80% T/T im Voraus, Restbetrag vor Versand.
