JDCD04-001-003 10x10mm2 100 ((Aus 6°) Fe Doped frei stehend Ga2O3 Einkristall Substrat Produktqualität Einfachpolieren

Bescheinigung
CHINA Shanghai GaNova Electronic Information Co., Ltd. zertifizierungen
Ich bin online Chat Jetzt

JDCD04-001-003 10x10mm2 100 ((Aus 6°) Fe Doped frei stehend Ga2O3 Einkristall Substrat Produktqualität Einfachpolieren

JDCD04-001-003 10x10mm2 100 ((Aus 6°) Fe Doped frei stehend Ga2O3 Einkristall Substrat Produktqualität Einfachpolieren
JDCD04-001-003 10x10mm2 100 ((Aus 6°) Fe Doped frei stehend Ga2O3 Einkristall Substrat Produktqualität Einfachpolieren

Großes Bild :  JDCD04-001-003 10x10mm2 100 ((Aus 6°) Fe Doped frei stehend Ga2O3 Einkristall Substrat Produktqualität Einfachpolieren

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD04-001-003
Zahlung und Versand AGB:
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 6 Stück oder Einzelwaf
Lieferzeit: 3-4 Wochentage

JDCD04-001-003 10x10mm2 100 ((Aus 6°) Fe Doped frei stehend Ga2O3 Einkristall Substrat Produktqualität Einfachpolieren

Beschreibung
Stärke: 0.6~0.8mm Produktname: Einzelner Crystal Substrate
Orientierung: (100) aus 6° Doping: F.E.
FWHM: <350arcsec> Ra: ≤5nm
Hervorheben:

frei stehendes Ga2O3-Einkristallsubstrat

,

10x10mm2 Ga2O3 Einkristall Substrat

,

Ga2O3 einzelner Crystal Substrate

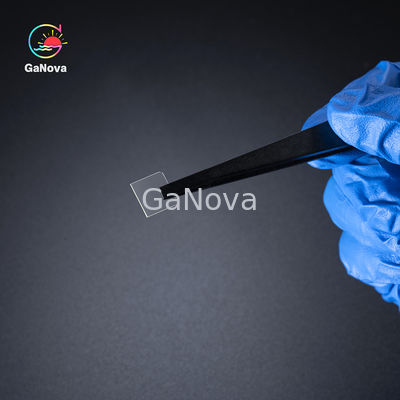

10 x 10 mm2 100 (off 6°) Fe-dotiertes freistehendes Ga2O3-Einkristallsubstrat Produktklasse Einzelpolierung Dicke 0,6 ~ 0,8 mm FWHM < 350 Bogensekunden, Ra ≤ 5 nm Optoelektronische Geräte, Isolierschichten aus Halbleitermaterialien und UV-Filter



Die Leistungsdichte ist bei Galliumnitrid-Bauelementen im Vergleich zu Siliziumbauteilen stark verbessert, da GaN die Kapazität hat, viel höhere Schaltfrequenzen auszuhalten.Es hat auch eine erhöhte Fähigkeit, erhöhte Temperaturen auszuhalten.

Galliumnitrid ist ein Halbleiter mit direkter Bandlücke (Bandlücke = 3,4 eV) mit einer Struktur vom Wurtzit-Typ und ist das Material, das zur Herstellung lichtemittierender Vorrichtungen verwendet wird, die korrosiven Umgebungen widerstehen können.Galliumnitrid wird durch die Reaktion von Ga 2 O 3 mit NH 3 bei erhöhten Temperaturen in der Größenordnung von 1000°C hergestellt.



Galliumnitridsubstrat – Forschungsebene
Maße 10*10mm
Dicke 0,6 ~ 0,8 mm
Orientierung (100) aus 6°
Doping Fe
Polierte Oberfläche Einseitig poliert
Widerstand/Nd-Na /
FWHM <350 arcsec
Ra ≤5nm
Paket Verpackt in einer Reinraumumgebung der Klasse 100 unter Stickstoffatmosphäre
