JDCD10-001-002 2 Zoll GaAs (100) Si-dotierte Substrate

Bescheinigung
CHINA Shanghai GaNova Electronic Information Co., Ltd. zertifizierungen
Ich bin online Chat Jetzt

JDCD10-001-002 2 Zoll GaAs (100) Si-dotierte Substrate

JDCD10-001-002 2 Zoll GaAs (100) Si-dotierte Substrate
JDCD10-001-002 2 Zoll GaAs (100) Si-dotierte Substrate

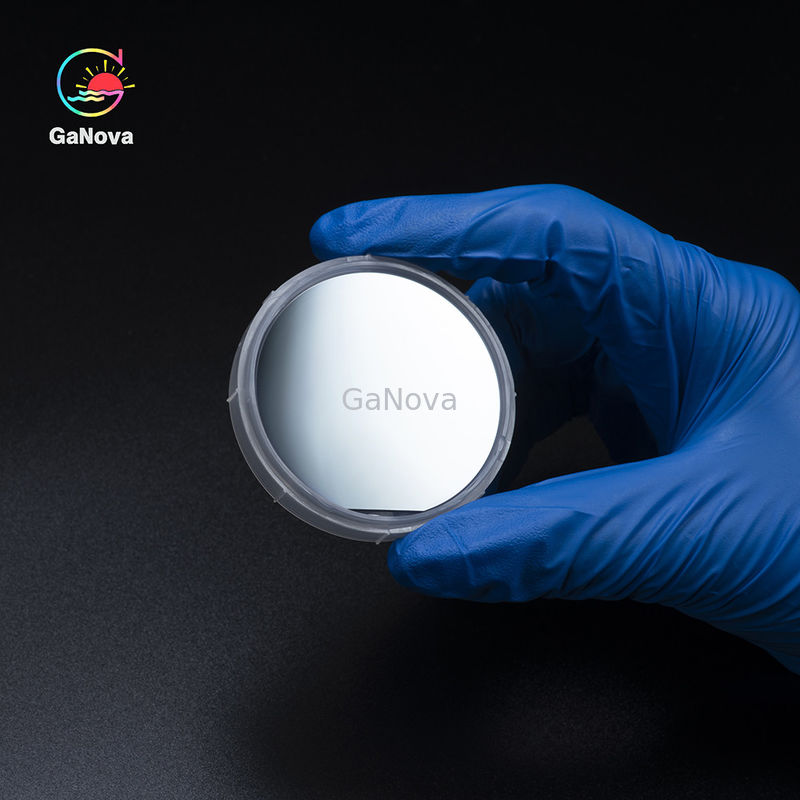

Großes Bild :  JDCD10-001-002 2 Zoll GaAs (100) Si-dotierte Substrate

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD10-001-002
Zahlung und Versand AGB:
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Lieferzeit: 3-4 Wochentage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000pcs/Month

JDCD10-001-002 2 Zoll GaAs (100) Si-dotierte Substrate

Beschreibung
Produktname: GaAs-Si-Wafer Wachstums-Methode: VGF
Verhaltenstyp: S-C-N Orientierungswinkel:
IF-Ausrichtung: EJ[0-11]±0,5° IF-Länge (mm): 7±1
Durchmesser (mm): 50,8 ± 0,2 CC(/cc): 0.4E18~1E18

2 Zoll GaAs (100) Si-dotierte Substrate



Überblick
GaAs wird oft als Substratmaterial für das epitaxiale Wachstum anderer III-V-Halbleiter verwendet, einschließlich Indium-Gallium-Arsenid, Aluminium-Gallium-Arsenid und andere.

Galliumarsenid eines GaAs-Wafers hat die Eigenschaft, aus Elektrizität direkt Laserlicht zu erzeugen.Es gibt zwei Arten von GaAs-Wafern;Polykristallin und Einkristall.Diese Wafer werden in der Mikroelektronik- und Optoelektronik-Produktion verwendet, um LEDs, Mikrowellenschaltkreise und LD herzustellen.


GaAs-Si-Wafer

Wachstumsmethode

VGF
Verhaltenstyp SCN
Dotierstoff GaAs-Si
Orientierung (100) 15° ± 0,5° Aus Richtung <111>A
Orientierungswinkel
OF Orientierung EJ[0-1-1]±0,5°
OF Länge (mm) 17±1
IF-Ausrichtung EJ[0-11]±0,5°
IF-Länge (mm) 7±1
Durchmesser (mm) 50,8 ± 0,2
CC(/cc) 0.4E18~1E18
Widerstand (ohm.cm) N / A
Mobilität (cm2/vs) ≥1000
EPD(/cm2) ≤5000
Dicke (um) 350±20
TTV (ähm) <10
TTR (ähm) <10
Schleife (ähm) <15
Warp (ähm) <15
Oberfläche Seite 1: Poliert Seite 2: Geätzt
Verpackung Kassette oder Single





Über uns

Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien zu Wafern, Substraten und kundenspezifischen optischen Glasteilen. Komponenten, die in der Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir haben auch eng mit vielen inländischen und ausländischen Universitäten, Forschungseinrichtungen und Unternehmen zusammengearbeitet und bieten maßgeschneiderte Produkte und Dienstleistungen für ihre F&E-Projekte an.Es ist unsere Vision, durch unseren guten Ruf eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden aufrechtzuerhalten.



FAQ

F: Sind Sie Handelsunternehmen oder Hersteller?
Wir sind Fabrik.
F: Wie lange ist Ihre Lieferzeit?
In der Regel sind es 3-5 Tage, wenn die Ware auf Lager ist.
oder es ist 7-10 Tage, wenn die Ware nicht auf Lager ist, es ist nach Menge.
F: Stellen Sie Proben zur Verfügung?Ist es kostenlos oder extra?
Ja, wir könnten das Muster kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
Zahlung <=5000USD, 100% im Voraus.
Paymen >=5000USD, 80% T/T im Voraus, Restbetrag vor Versand.
