4 Zoll 4H-SiC Substrat P-Level SI 500.0±25.0μM MPD≤0.3/Cm2 Widerstand≥1E9Ω·Cm Für die Mikrowelle

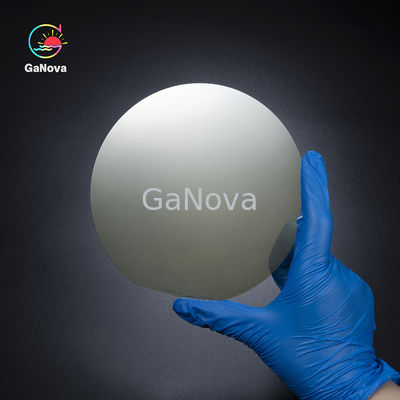

Großes Bild : 4 Zoll 4H-SiC Substrat P-Level SI 500.0±25.0μM MPD≤0.3/Cm2 Widerstand≥1E9Ω·Cm Für die Mikrowelle

Produktdetails:

Herkunftsort:	Suzhou China
Markenname:	GaNova
Zertifizierung:	UKAS/ISO9001:2015
Modellnummer:	JDCD03-002-001

Zahlung und Versand AGB:

Verpackung Informationen:	Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Lieferzeit:	3-4 Wochentage
Zahlungsbedingungen:	T/T

Kontakt

4 Zoll 4H-SiC Substrat P-Level SI 500.0±25.0μM MPD≤0.3/Cm2 Widerstand≥1E9Ω·Cm Für die Mikrowelle

Beschreibung

Produktname:	Sic Epitaxial- Oblate	Durchmesser:	100,0 mm+0,0/-0,5 mm
Oberflächenorientierung:	{0001}±0,2°	Länge der Hauptbezugskante:	32,5 mm ± 2,0 mm
Der Rand des Wafers:	Winkel der Fase	Stärke:	500,0 ± 25,0 μm
Hervorheben:	Mikrowellen 4H-SiC-Substrat , 4 Zoll 4H-SiC Substrat , 4H-SiC Substrat P-Spiegel

JDCD03-002-001 4 Zoll 4H-SiC-Substrat P-Level SI 500,0 ± 25,0 μm MPD ≤ 0,3/cm2 Widerstand ≥ 1E9Ω·cm für Leistungs- und Mikrowellengeräte

Überblick

SiC hat eine höhere Wärmeleitfähigkeit als GaAs oder Si, was bedeutet, dass SiC-Vorrichtungen theoretisch bei höheren Leistungsdichten arbeiten können als entweder GaAs oder Si.Eine höhere Wärmeleitfähigkeit in Kombination mit einer breiten Bandlücke und einem hohen kritischen Feld verleihen SiC-Halbleitern einen Vorteil, wenn hohe Leistung ein wichtiges wünschenswertes Gerätemerkmal ist.

Gegenwärtig wird Siliziumkarbid (SiC) in großem Umfang für Hochleistungsanwendungen verwendet.SiC wird auch als Substrat für das epitaxiale Wachstum von GaN für Geräte mit noch höherer Leistung verwendet.

4 Zoll 4H-SiC halbisolierendes Substrat
Produktleistung	P-Niveau	D-Niveau
Kristallform	4H
Polytypisch	Nicht zulassen	Bereich≤5%
Micropipe-Dichte^A	≤0,3/cm²	≤5/cm²
Sechs Quadrate leer	Nicht zulassen	Bereich≤5%
Hybridkristall mit sechseckiger Oberfläche	Nicht zulassen	Bereich≤5%
Verpackung^A	Fläche ≤ 0,05 %	N / A
Widerstand	≥1E9Ω·cm	≥1E5Ω·cm
(0004) XRDHhalf height width of rocking curve (FWHM)	≤45 Bogensekunde	N / A
Durchmesser	100,0 mm+0,0/-0,5 mm
Oberflächenorientierung	{0001}±0,2°
Länge der Hauptbezugskante	32,5 mm ± 2,0 mm
Länge der sekundären Bezugskante	18,0 mm ± 2,0 mm
Ausrichtung der Hauptbezugsebene	parallel<11-20> ± 5,0˚
Ausrichtung der sekundären Referenzebene	90 ° im Uhrzeigersinn zur Hauptbezugsebene ˚ ± 5,0 ˚, Si zeigt nach oben
Oberflächenvorbereitung	C-Fläche: Hochglanzpolieren, Si-Fläche: Chemisch-mechanisches Polieren (CMP)
Der Rand des Wafers	Winkel der Fase
Oberflächenrauheit (5μm×5μm)	Si-Fläche Ra < 0,2 nm
Dicke	500,0 ± 25,0 μm
LTV (10 mm × 10 mm)^A	≤2µm		≤3µm
TTV^A	≤6µm		≤10µm
Bogen^A	≤15µm		≤30µm
Kette^A	≤25µm		≤45µm
Gebrochene Kante / Lücke	Einbruchkanten mit einer Länge und Breite von 0,5 mm sind nicht zulässig		≤2 und jede Länge und Breite von 1,0 mm
kratzen^A	≤4, und die Gesamtlänge beträgt das 0,5-fache des Durchmessers		≤5, und die Gesamtlänge beträgt das 1,5-fache des Durchmessers
Mangel	nicht zulassen
Verschmutzung	nicht zulassen
Kantenentfernung	3mm

Hinweis: 3 mm Randausschluss wird für die mit gekennzeichneten Artikel verwendet^A.
