Produktdetails:
|
| Produktname: | Sic Epitaxial- Oblate | Crystal Form: | 4h |
|---|---|---|---|
| Durchmesser: | 100,0 mm+0,0/-0,5 mm | Oberflächenorientierung: | Teilweise Kristallrichtung: Neigung 4°<11-20> ± 0.5° |
| Länge der Hauptbezugskante: | 32,5 mm ± 2,0 mm | Länge der sekundären Bezugskante: | 18,0 mm ± 2,0 mm |
| Hervorheben: | 4 Zoll SiC-Substrat |
||

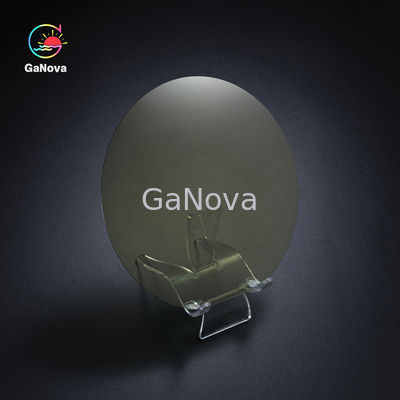

4 Zoll 4H-SiC-Substrat D-Level N-Typ 350,0 ± 25,0 μm MPD ≤ 5/cm2 Widerstand 0,015 Ω·cm – 0,025 Ω·cm für Leistungs- und Mikrowellengeräte
Überblick
Hochtemperaturgeräte
Da SiC eine hohe Wärmeleitfähigkeit hat, leitet SiC Wärme schneller ab als andere Halbleitermaterialien.Dadurch können SiC-Geräte mit extrem hohen Leistungspegeln betrieben werden und trotzdem die große Menge an überschüssiger Wärme, die von den Geräten erzeugt wird, abführen.
Hochfrequenz-Leistungsgeräte
SiC-basierte Mikrowellenelektronik wird für drahtlose Kommunikation und Radar verwendet.
|
4 Zoll 4H-SiC N-Substrat |
|||
| Produktleistung | P-Niveau | D-Niveau | |
| Kristallform | 4H | ||
| Polytypisch | Nicht zulassen | Bereich≤5% | |
| Micropipe-DichteA | ≤0,5/cm2 | ≤5/cm2 | |
| Sechs Quadrate leer | Nicht zulassen | Bereich≤5% | |
| Hybridkristall mit sechseckiger Oberfläche | Nicht zulassen | ||
| VerpackungA | Fläche ≤ 0,05 % | N / A | |
| Widerstand | 0,015 Ω·cm – 0,025 Ω·cm |
0,014 Ω·cm – 0,028 Ω·cm
|
|
| Fehler | ≤0,5 % | N / A | |
| Durchmesser | 100,0 mm+0,0/-0,5 mm | ||
| Oberflächenorientierung | Teilkristallrichtung: 4° < 11-20> Bias ± 0,5° | ||
| Länge der Hauptbezugskante |
32,5 mm ± 2,0 mm
|
||
| Länge der sekundären Bezugskante | 18,0 mm ± 2,0 mm | ||
| Ausrichtung der Hauptbezugsebene | parallel<11-20> ± 5,0˚ | ||
| Ausrichtung der sekundären Referenzebene | 90 ° im Uhrzeigersinn zur Hauptbezugsebene ˚ ± 5,0 ˚, Si zeigt nach oben | ||
| Orthogonale Orientierungsabweichung |
±5,0°
|
||
| Oberflächenvorbereitung | C-Fläche: Hochglanzpolieren, Si-Fläche: Chemisch-mechanisches Polieren (CMP) | ||
| Der Rand des Wafers | Winkel der Fase | ||
|
Oberflächenrauheit (5μm×5μm)
|
Si-Fläche Ra < 0,2 nm, Seite C, Ra 0,50 nm
|
||
| Dicke |
350,0 μm ± 25,0 μm
|
||
| LTV (10 mm × 10 mm)A |
≤3µm
|
≤5µm
|
|
| TTVA |
≤6µm
|
≤10µm
|
|
| BogenA |
≤15µm
|
≤30µm
|
|
| KetteA |
≤25µm
|
≤45µm
|
|
| Gebrochene Kante / Lücke | Einbruchkanten mit einer Länge und Breite von 0,5 mm sind nicht zulässig | ≤2 und jede Länge und Breite von 1,0 mm | |
| kratzenA | ≤5, und die Gesamtlänge ist ≤ 0,5 mal der Durchmesser | ≤5, und die Gesamtlänge beträgt das 1,5-fache des Durchmessers | |
| Verfügbare Fläche |
≥95%
|
N / A
|
|
| Mangel | nicht zulassen | ||
| Verschmutzung | nicht zulassen | ||
| Kantenentfernung |
3mm |
||
