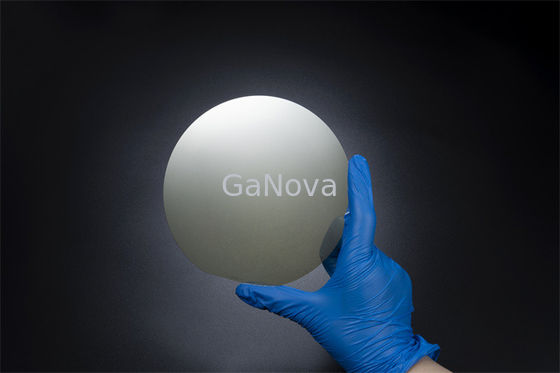

6-Zoll-4H-SiC-Substrat N Typ P SBD-Qualität 350 μm

6-Zoll-4H-SiC-Substrat N Typ P SBD-Qualität 350 μm
6-Zoll-4H-SiC-Substrat N Typ P SBD-Qualität 350 μm

Großes Bild :  6-Zoll-4H-SiC-Substrat N Typ P SBD-Qualität 350 μm

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD03-002-008
Zahlung und Versand AGB:
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Lieferzeit: 3-4 Wochentage
Zahlungsbedingungen: T/T

6-Zoll-4H-SiC-Substrat N Typ P SBD-Qualität 350 μm

Beschreibung
Produktname: Sic Epitaxial- Oblate Crystal Form: 4h
Durchmesser: 150.0mm +0mm/-0.2mm Oberflächenorientierung: Außerhalb der Achse: 4° in Richtung<11-20>±0,5 °
Flache hauptsächlichlänge: 47.5mm ± 1.5mm Flache zweitenslänge: Keine Sekundärebene
Hervorheben:

6-Zoll-4H-SiC-Substrat

,

350-um-Siliziumkarbid-Epitaxie

,

4H-SiC-Substrat N-Typ

6 Zoll 4H-SiC-Substrat N-Typ P-SBD Klasse 350,0 ± 25,0 μm MPD ≤ 0,5/cm2 Widerstand 0,015 Ω·cm – 0,025 Ω·cm für Leistungs- und Mikrowellengeräte





Überblick

SiC-Boules (Kristalle) werden gezüchtet, zu Ingots verarbeitet und dann in Substrate geschnitten, die anschließend poliert werden.Auf diesem Substrat wird dann eine dünne SiC-Epitaxieschicht aufgewachsen, um einen Epi-Wafer zu erzeugen.

Siliciumcarbid, äußerst harte, synthetisch hergestellte kristalline Verbindung aus Silicium und Kohlenstoff.Seine chemische Formel ist SiC.



Eigentum P-MOS-Klasse P-SBD-Klasse D-Klasse
Kristallform 4H
Polytyp Keine Zulässig Bereich≤5%
(MPD)A ≤0,2/cm2 ≤0,5/cm2 ≤5 /cm2
Sechskantplatten Keine Zulässig Bereich≤5%
Hexagonaler Polykristall Keine Zulässig
EinschlüsseA Fläche ≤ 0,05 % Fläche ≤ 0,05 % N / A
Widerstand 0,015 Ω·cm – 0,025 Ω·cm 0,015 Ω·cm – 0,025 Ω·cm 0,014 Ω·cm – 0,028 Ω·cm
(EPD)A ≤4000/cm2 ≤8000/cm2 N / A
(TED)A ≤3000/cm2 ≤6000/cm2 N / A
(BPS)A ≤1000/cm2 ≤2000/cm2 N / A
(TSD)A ≤600/cm2 ≤1000/cm2 N / A
Stapelfehler ≤0,5 % Fläche ≤1 % Fläche N / A



Oberflächenmetallkontamination



(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2

Durchmesser 150,0 mm +0 mm/-0,2 mm
Oberflächenorientierung Außerhalb der Achse: 4 ° in Richtung <11-20> ± 0,5 °
Primäre flache Länge 47,5 mm ± 1,5 mm
Sekundäre flache Länge Keine Zweitwohnung
Primäre flache Ausrichtung Parallel zu <11-20> ±1°
Sekundäre flache Ausrichtung N / A
Orthogonale Fehlorientierung ±5,0°
Oberflächenfinish C-Fläche: Optische Politur, Si-Fläche: CMP
Wafer-Rand Abschrägen

Oberflächenrauheit

(10μm×10μm)

Si-Fläche Ra ≤ 0,20 nm; C-Fläche Ra ≤ 0,50 nm
DickeA 350,0 μm ± 25,0 μm
LTV (10 mm × 10 mm)A ≤2 μm ≤3 μm
(TTV)A ≤6 μm ≤10 μm
(BOGEN)A ≤15 μm ≤25 μm ≤40 μm
(Kette)A ≤25 μm ≤40 μm ≤60 μm
Chips/Einkerbungen Keine Zulässig ≥0,5 mm Breite und Tiefe Menge 2 ≤1,0 mm Breite und Tiefe

KratzerA

(Si-Gesicht, CS8520)

≤ 5 und Gesamtlänge ≤ 0,5 × Waferdurchmesser

≤5 und Gesamtlänge ≤1,5 ​​× Wafer

Durchmesser

TUA (2mm*2mm) ≥98% ≥95% N / A
Risse Keine Zulässig
Kontamination Keine Zulässig
Eigentum P-MOS-Klasse P-SBD-Klasse D-Klasse
Kantenausschluss 3mm

Hinweis: 3 mm Randausschluss wird für die mit gekennzeichneten Artikel verwendetA.
