N-Typ 6-Zoll-4H-Siliziumkarbid-Substrat Primäre flache Länge 47,5 mm

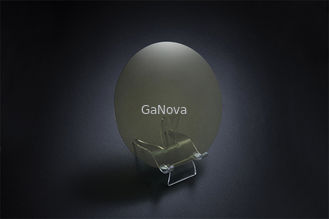

Großes Bild : N-Typ 6-Zoll-4H-Siliziumkarbid-Substrat Primäre flache Länge 47,5 mm

Produktdetails:

Herkunftsort:	Suzhou China
Markenname:	GaNova
Zertifizierung:	UKAS/ISO9001:2015
Modellnummer:	JDCD03-002-009

Zahlung und Versand AGB:

Verpackung Informationen:	Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Lieferzeit:	3-4 Wochentage
Zahlungsbedingungen:	T/T

Kontakt

N-Typ 6-Zoll-4H-Siliziumkarbid-Substrat Primäre flache Länge 47,5 mm

Beschreibung

Produktname:	Sic Epitaxial- Oblate	Crystal Form:	4h
Durchmesser:	150,0 mm+0,0/-0,2 mm	Oberflächenorientierung:	{0001}±0,2°
Kerbenorientierung:	<1-100>±1°	Kerbenwinkel:	90° +5°/-1°
Hervorheben:	N-Typ-Siliziumkarbidsubstrat , 6-Zoll-SiC-Substrat , D-Grad-Siliziumkarbidsubstrat 47

6 Zoll 4H-SiC-Substrat N-Typ D Klasse 350,0 ± 25,0 μm MPD ≤ 5/cm2 Widerstand 0,014 Ω·cm – 0,028 Ω·cm für Leistungs- und Mikrowellengeräte

Überblick
Siliziumkarbid (SiC) ist ein kovalenter Netzwerkfeststoff.Wenn wir uns seine Struktur ansehen, werden wir feststellen, dass die Atome des Siliziums mit Hilfe einer kovalenten Bindung tetraedrisch mit Kohlenstoffatomen verbunden sind.

Wir bieten eine komplette SiC-Materiallösung mit flexiblen Spezifikationen.

Dicke Epischichten Mit oder ohne Puffer
Mehrschichtige Strukturen Verschiedene Dotierungsniveaus, einschließlich pn-Übergänge
In-Process-Epitaxie Eingebettete & vergrabene Strukturen, Kontaktschichten

Eigentum	P-MOS-Klasse	P-SBD-Klasse	D-Klasse
Kristallform	4H
Polytyp	Keine Zulässig		Bereich≤5%
(MPD)^A	≤0,2/cm²	≤0,5/cm²	≤5 /cm²
Sechskantplatten	Keine Zulässig		Bereich≤5%
Hexagonaler Polykristall	Keine Zulässig
Einschlüsse^A	Fläche ≤ 0,05 %	Fläche ≤ 0,05 %	N / A
Widerstand	0,015 Ω·cm – 0,025 Ω·cm	0,015 Ω·cm – 0,025 Ω·cm	0,014 Ω·cm – 0,028 Ω·cm
(EPD)^A	≤4000/cm²	≤8000/cm²	N / A
(TED)^A	≤3000/cm²	≤6000/cm²	N / A
(BPS)^A	≤1000/cm²	≤2000/cm²	N / A
(TSD)^A	≤600/cm²	≤1000/cm²	N / A
Stapelfehler	≤0,5 % Fläche	≤1 % Fläche	N / A
Oberflächenmetallkontamination	(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm^-2
Durchmesser	150,0 mm +0 mm/-0,2 mm
Oberflächenorientierung	Außerhalb der Achse: 4 ° in Richtung <11-20> ± 0,5 °
Primäre flache Länge	47,5 mm ± 1,5 mm
Sekundäre flache Länge	Keine Zweitwohnung
Primäre flache Ausrichtung	Parallel zu <11-20> ±1°
Sekundäre flache Ausrichtung	N / A
Orthogonale Fehlorientierung	±5,0°
Oberflächenfinish	C-Fläche: Optische Politur, Si-Fläche: CMP
Wafer-Rand	Abschrägen
Oberflächenrauheit (10μm×10μm)	Si-Fläche Ra ≤ 0,20 nm; C-Fläche Ra ≤ 0,50 nm
Dicke^A	350,0 μm ± 25,0 μm
LTV (10 mm × 10 mm)^A	≤2 μm		≤3 μm
(TTV)^A	≤6 μm		≤10 μm
(BOGEN)^A	≤15 μm	≤25 μm	≤40 μm
(Kette)^A	≤25 μm	≤40 μm	≤60 μm
Chips/Einkerbungen	Keine Zulässig ≥0,5 mm Breite und Tiefe		Menge 2 ≤1,0 mm Breite und Tiefe
Kratzer^A (Si-Gesicht, CS8520)	≤ 5 und Gesamtlänge ≤ 0,5 × Waferdurchmesser		≤5 und Gesamtlänge ≤1,5 × Wafer Durchmesser
TUA (2mm*2mm)	≥98%	≥95%	N / A
Risse	Keine Zulässig
Kontamination	Keine Zulässig
Eigentum	P-MOS-Klasse	P-SBD-Klasse	D-Klasse
Kantenausschluss	3mm

Hinweis: 3 mm Randausschluss wird für die mit gekennzeichneten Artikel verwendet^A.
