Produktdetails:
|
Produktname: | Sic Epitaxial- Oblate | Crystal Form: | 4h |
---|---|---|---|
Polytype: | Keine ermöglichten | Durchmesser: | 150.0mm +0mm/-0.2mm |
Oberflächenorientierung: | Aus-Achse: ° 4°toward <11-20>±0.5 | Flache hauptsächlichlänge: | 47.5mm ± 1.5mm |
Hervorheben: | sic Epitaxial- Oblate 4H,Silikonkarbidoblate ISO9001,Sic Epitaxial- Oblate 0 |

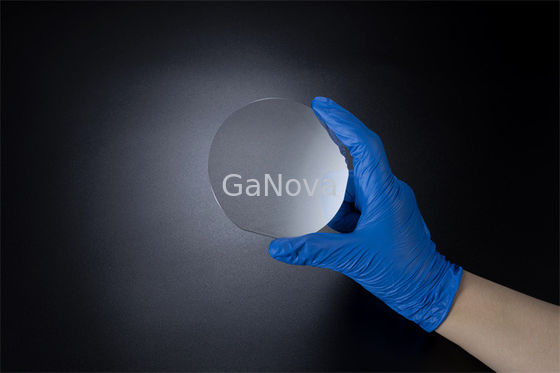

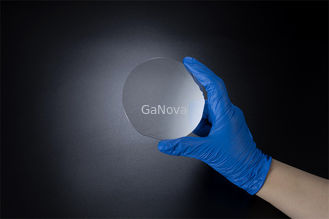

4H sic Epitaxial- Oblate ≤0.2 /Cm2 0.015Ω•Cm-0.025Ω•Cm 150,0 Millimeter +0mm/-0.2mm
JDCD03-001-004
Überblick
Die 200 Millimeter-Oblaten können für eine Vielzahl von Anwendungen benutzt werden. Diese Oblaten sind 50%, die dünner als die Standardsiliziumscheibe sind, also kann der 200 Millimeter-Durchmesser für Geräte sic benutzt werden.
Die 200 Millimeter-Größe ist viel leistungsfähiger und wird erlauben, dass mehr Geräte auf der selben Größe errichtet werden. Ein Millimeterdurchmesser 200 ist sic ein sehr teurer Halbleiter, aber sein hoher Ertrag macht diesen Nachteil wieder gut.
Eigentum | Grad P-MOS | P-SBD Grad | D-Grad |
Crystal Form | 4H | ||
Polytype | Keine ermöglichten | Area≤5% | |
(MPD) a | ≤0.2 /cm2 | ≤0.5 /cm2 | ≤5 /cm2 |
Hexen-Platten | Keine ermöglichten | Area≤5% | |
Sechseckiges Polycrystal | Keine ermöglichten | ||
Einbeziehungen a | Area≤0.05% | Area≤0.05% | N/A |
Widerstandskraft | 0.015Ω•cm-0.025Ω•cm | 0.015Ω•cm-0.025Ω•cm | 0.014Ω•cm-0.028Ω•cm |
(EPD) a | ≤4000/cm2 | ≤8000/cm2 | N/A |
(TED) a | ≤3000/cm2 | ≤6000/cm2 | N/A |
(BPD) a | ≤1000/cm2 | ≤2000/cm2 | N/A |
(TSD) a | ≤600/cm2 | ≤1000/cm2 | N/A |
Stapelfehler | ≤0.5% Bereich | ≤1% Bereich | N/A |
Metallische Oberflächenverschmutzung |
(Al, Cr, F.E., Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mangan) ≤1E11 cm-2 |
||
Durchmesser | 150,0 Millimeter +0mm/-0.2mm | ||
Oberflächenorientierung | Aus-Achse: ° <11-20>4°toward ±0.5 | ||
Flache hauptsächlichlänge | 47,5 Millimeter ± 1,5 Millimeter | ||
Flache zweitenslänge | Keine Sekundärebene | ||
Flache hauptsächlichorientierung | Paralleles to±1°<11-20> | ||
Flache zweitensorientierung | N/A | ||
Orthogonales Misorientation | ±5.0° | ||
Oberflächenende | C-Gesicht: Optisches Polnisches, Si-Gesicht: CMP | ||
Oblaten-Rand | Abschrägung | ||
Oberflächenrauigkeit (10μm×10μm) |
Si-Gesicht Ra≤0.20 Nanometer; C-Gesicht Ra≤0.50 Nanometer | ||
Stärke a | μm 350.0μm± 25,0 | ||
LTV (10mm×10mm) a | ≤2μm | ≤3μm | |
(TTV) a | ≤6μm | ≤10μm | |
(BOGEN) a | ≤15μm | ≤25μm | ≤40μm |
(Verzerrung) a | ≤25μm | ≤40μm | ≤60μm |
Chips/Einzüge | Keine ermöglichten ≥0.5mm-Breite und -tiefe | Breite und Tiefe Qty.2 ≤1.0 Millimeter | |
Kratzer a (Si-Gesicht, CS8520) |
≤5 und kumulativer Length≤0.5×Wafer-Durchmesser |
≤5 und kumulatives Length≤1.5×Wafer Durchmesser |
|
TUA (2mm*2mm) | ≥98% | ≥95% | N/A |
Sprünge | Keine ermöglichten | ||
Verschmutzung | Keine ermöglichten | ||
Eigentum | Grad P-MOS | P-SBD Grad | D-Grad |
Rand-Ausschluss | 3mm |
Anmerkung: 3mm Randausschluß wird für die Einzelteile verwendet, die mit A. markiert werden.
