Beschreibung

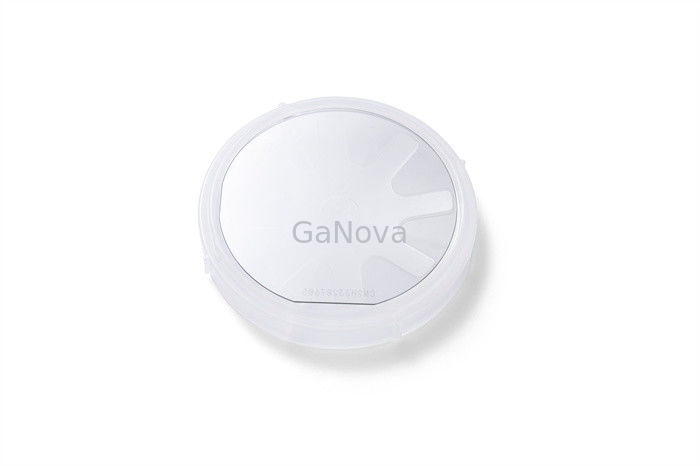

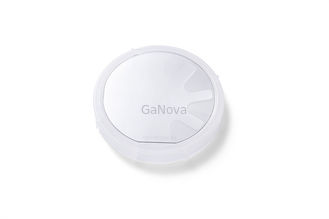

Crystal Form: 4h Produktname: Sic Epitaxial- Oblate
Durchmesser: 150.0mm +0mm/-0.2mm Oberflächenorientierung: Aus-Achse: ° 4°toward <11-20>±0.5
Flache hauptsächlichlänge: 47.5mm ± 1.5mm Flache zweitenslänge: Keine Sekundärebene
Orthogonales Misorientation: ±5.0° Stärke a: 350.0μm± 25.0μm
Hervorheben:

Kein sekundäres flaches SiC-Substrat

,

47

,

5 mm Halbleiterwafer

2-Zoll-SiC-Substrat 150,0 mm +0 mm/-0,2 mm 47,5 mm ± 1,5 mm Keine sekundäre Ebene

JDCD03-001-001 2-Zoll-SiC-Substrat P-Level 4H-N/SI<0001>260μm±25μm für Leistungsgeräte und Mikrowellengeräte



Überblick

Unser unermüdlicher Fokus auf die kontinuierliche Verbesserung der Materialqualität und die Vergrößerung des Substratdurchmessers kommt unseren Kunden und Partnern direkt zugute, indem sie ihre Erträge verbessern, ihre Kosten senken und es ihnen ermöglichen, neue Generationen von Geräten mit noch höherer Leistung herzustellen.





Eigentum

P-MOS-Klasse P-SBD-Klasse D-Klasse
Kristallform 4H
Polytyp Keine Zulässig Bereich≤5%
(MPD)A ≤0,2/cm2 ≤0,5/cm2 ≤5 /cm2
Sechskantplatten Keine Zulässig Bereich≤5%
Hexagonaler Polykristall Keine Zulässig
EinschlüsseA Fläche ≤ 0,05 % Fläche ≤ 0,05 % N / A
Widerstand 0,015 Ω·cm – 0,025 Ω·cm 0,015 Ω·cm – 0,025 Ω·cm 0,014 Ω·cm – 0,028 Ω·cm
(EPD)A ≤4000/cm2 ≤8000/cm2 N / A
(TED)A ≤3000/cm2 ≤6000/cm2 N / A
(BPS)A ≤1000/cm2 ≤2000/cm2 N / A
(TSD)A ≤600/cm2 ≤1000/cm2 N / A
Stapelfehler ≤0,5 % Fläche ≤1 % Fläche N / A



Oberflächenmetallkontamination



(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2

Durchmesser 150,0 mm +0 mm/-0,2 mm
Oberflächenorientierung Außerhalb der Achse: 4 ° in Richtung <11-20> ± 0,5 °
Primäre flache Länge 47,5 mm ± 1,5 mm
Sekundäre flache Länge Keine Zweitwohnung
Primäre flache Ausrichtung Parallel zu <11-20> ±1°
Sekundäre flache Ausrichtung N / A
Orthogonale Fehlorientierung ±5,0°
Oberflächenfinish C-Fläche: Optische Politur, Si-Fläche: CMP
Wafer-Rand Abschrägen

Oberflächenrauheit

(10μm×10μm)

Si-Fläche Ra ≤ 0,20 nm; C-Fläche Ra ≤ 0,50 nm
DickeA 350,0 μm ± 25,0 μm
LTV (10 mm × 10 mm)A ≤2 μm ≤3 μm
(TTV)A ≤6 μm ≤10 μm
(BOGEN)A ≤15 μm ≤25 μm ≤40 μm
(Kette)A ≤25 μm ≤40 μm ≤60 μm
Chips/Einkerbungen Keine Zulässig ≥0,5 mm Breite und Tiefe Menge 2 ≤1,0 mm Breite und Tiefe

KratzerA

(Si-Gesicht, CS8520)

≤ 5 und Gesamtlänge ≤ 0,5 × Waferdurchmesser

≤5 und Gesamtlänge ≤1,5 ​​× Wafer

Durchmesser

TUA (2mm*2mm) ≥98% ≥95% N / A
Risse Keine Zulässig
Kontamination Keine Zulässig
Eigentum P-MOS-Klasse P-SBD-Klasse D-Klasse
Kantenausschluss 3mm

Hinweis: 3 mm Randausschluss wird für die mit gekennzeichneten Artikel verwendetA.
