260 μm Siliziumkarbid-Substrat P-Ebene für Leistungsgeräte und Mikrowellengeräte

260 μm Siliziumkarbid-Substrat P-Ebene für Leistungsgeräte und Mikrowellengeräte
260μm Silicon Carbide Substrate P Level For Power Devices And Microwave Devices
260 μm Siliziumkarbid-Substrat P-Ebene für Leistungsgeräte und Mikrowellengeräte 260 μm Siliziumkarbid-Substrat P-Ebene für Leistungsgeräte und Mikrowellengeräte

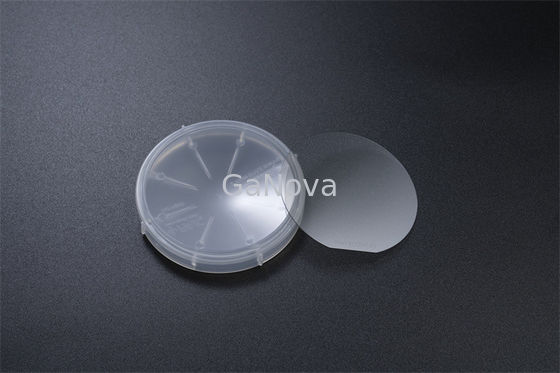

Großes Bild :  260 μm Siliziumkarbid-Substrat P-Ebene für Leistungsgeräte und Mikrowellengeräte

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD03-001-001
Zahlung und Versand AGB:
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Lieferzeit: 3-4 Wochentage
Zahlungsbedingungen: T/T

260 μm Siliziumkarbid-Substrat P-Ebene für Leistungsgeräte und Mikrowellengeräte

Beschreibung
Crystal Form: 4h Produktname: Sic Epitaxial- Oblate
Durchmesser: 150.0mm +0mm/-0.2mm Oberflächenorientierung: Aus-Achse: ° 4°toward <11-20>±0.5
Flache hauptsächlichlänge: 47.5mm ± 1.5mm Flache zweitenslänge: Keine Sekundärebene
Orthogonales Misorientation: ±5.0° Stärke a: 350.0μm± 25.0μm
Hervorheben:

260um Siliziumkarbid-Substrat

,

Power Devices Epitaxial Wafer

,

Siliziumkarbid-Substrat P-Level

4H-N/SI<0001>260μm±25μm 2-Zoll-SiC-Substrat P-Level für Leistungsgeräte und Mikrowellengeräte

JDCD03-001-001 2-Zoll-SiC-Substrat P-Level 4H-N/SI<0001>260μm±25μm für Leistungsgeräte und Mikrowellengeräte



Überblick

Wir tragen zur SiC-Erfolgsgeschichte bei, indem wir SiC-Substrate in marktführender Qualität entwickeln und herstellen.Wir haben jahrelange Erfahrung in der SiC-Produktion und einen Unternehmenshintergrund in der Exzellenz der Großserienfertigung.Unser großes und kontinuierlich wachsendes IP-Portfolio stellt sicher, dass unsere Technologie und Herstellungsverfahren geschützt und auf dem neuesten Stand der Technik bleiben.





Eigentum

P-MOS-Klasse P-SBD-Klasse D-Klasse
Kristallform 4H
Polytyp Keine Zulässig Bereich≤5%
(MPD)A ≤0,2/cm2 ≤0,5/cm2 ≤5 /cm2
Sechskantplatten Keine Zulässig Bereich≤5%
Hexagonaler Polykristall Keine Zulässig
EinschlüsseA Fläche ≤ 0,05 % Fläche ≤ 0,05 % N / A
Widerstand 0,015 Ω·cm – 0,025 Ω·cm 0,015 Ω·cm – 0,025 Ω·cm 0,014 Ω·cm – 0,028 Ω·cm
(EPD)A ≤4000/cm2 ≤8000/cm2 N / A
(TED)A ≤3000/cm2 ≤6000/cm2 N / A
(BPS)A ≤1000/cm2 ≤2000/cm2 N / A
(TSD)A ≤600/cm2 ≤1000/cm2 N / A
Stapelfehler ≤0,5 % Fläche ≤1 % Fläche N / A



Oberflächenmetallkontamination



(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2

Durchmesser 150,0 mm +0 mm/-0,2 mm
Oberflächenorientierung Außerhalb der Achse: 4 ° in Richtung <11-20> ± 0,5 °
Primäre flache Länge 47,5 mm ± 1,5 mm
Sekundäre flache Länge Keine Zweitwohnung
Primäre flache Ausrichtung Parallel zu <11-20> ±1°
Sekundäre flache Ausrichtung N / A
Orthogonale Fehlorientierung ±5,0°
Oberflächenfinish C-Fläche: Optische Politur, Si-Fläche: CMP
Wafer-Rand Abschrägen

Oberflächenrauheit

(10μm×10μm)

Si-Fläche Ra ≤ 0,20 nm; C-Fläche Ra ≤ 0,50 nm
DickeA 350,0 μm ± 25,0 μm
LTV (10 mm × 10 mm)A ≤2 μm ≤3 μm
(TTV)A ≤6 μm ≤10 μm
(BOGEN)A ≤15 μm ≤25 μm ≤40 μm
(Kette)A ≤25 μm ≤40 μm ≤60 μm
Chips/Einkerbungen Keine Zulässig ≥0,5 mm Breite und Tiefe Menge 2 ≤1,0 mm Breite und Tiefe

KratzerA

(Si-Gesicht, CS8520)

≤ 5 und Gesamtlänge ≤ 0,5 × Waferdurchmesser

≤5 und Gesamtlänge ≤1,5 ​​× Wafer

Durchmesser

TUA (2mm*2mm) ≥98% ≥95% N / A
Risse Keine Zulässig
Kontamination Keine Zulässig
Eigentum P-MOS-Klasse P-SBD-Klasse D-Klasse
Kantenausschluss 3mm

Hinweis: 3 mm Randausschluss wird für die mit gekennzeichneten Artikel verwendetA.





Über uns

Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien zu Wafern, Substraten und kundenspezifischen optischen Glasteilen. Komponenten, die in der Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir haben auch eng mit vielen inländischen und ausländischen Universitäten, Forschungseinrichtungen und Unternehmen zusammengearbeitet und bieten maßgeschneiderte Produkte und Dienstleistungen für ihre F&E-Projekte an.Es ist unsere Vision, durch unseren guten Ruf eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden aufrechtzuerhalten.



FAQ

F: Sind Sie Handelsunternehmen oder Hersteller?
Wir sind Fabrik.
F: Wie lange ist Ihre Lieferzeit?
In der Regel sind es 3-5 Tage, wenn die Ware auf Lager ist.
oder es ist 7-10 Tage, wenn die Ware nicht auf Lager ist, es ist nach Menge.
F: Stellen Sie Proben zur Verfügung?Ist es kostenlos oder extra?
Ja, wir könnten das Muster kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
Zahlung <=5000USD, 100% im Voraus.
Paymen >=5000USD, 80% T/T im Voraus, Restbetrag vor Versand.
