P MOS Grade 2 bewegen sic Epi-Wafer-P Niveau P SBD ordnen d-Grad 150.0mm Schritt für Schritt fort

P MOS Grade 2 bewegen sic Epi-Wafer-P Niveau P SBD ordnen d-Grad 150.0mm Schritt für Schritt fort
P MOS Grade 2 bewegen sic Epi-Wafer-P Niveau P SBD ordnen d-Grad 150.0mm Schritt für Schritt fort

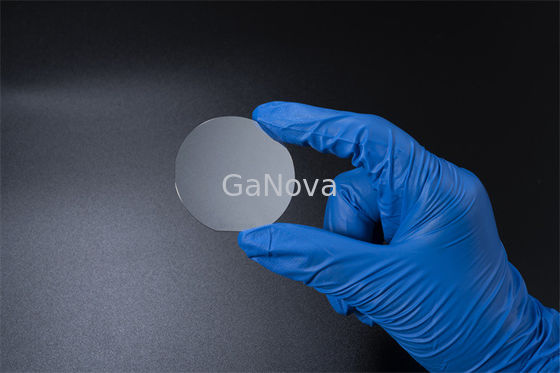

Großes Bild :  P MOS Grade 2 bewegen sic Epi-Wafer-P Niveau P SBD ordnen d-Grad 150.0mm Schritt für Schritt fort

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD03-002-008
Zahlung und Versand AGB:
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Lieferzeit: 3-4 Wochentage
Zahlungsbedingungen: T/T

P MOS Grade 2 bewegen sic Epi-Wafer-P Niveau P SBD ordnen d-Grad 150.0mm Schritt für Schritt fort

Beschreibung
Crystal Form: 4h Produktname: Sic Epitaxial- Oblate
Durchmesser: 150.0mm +0mm/-0.2mm Oberflächenorientierung: Aus-Achse: ° 4°toward <11-20>±0.5
Flache hauptsächlichlänge: 47.5mm ± 1.5mm Flache zweitenslänge: Keine Sekundärebene
Orthogonales Misorientation: ±5.0° Stärke a: 350.0μm± 25.0μm
Hervorheben:

P-MOS ordnen sic Epi-Oblate

,

150.0mm sic Substrat

,

Sic Epi-Oblaten-P Niveau

Ordnen 2 Zoll sic Substrat-P Niveau P-SBD des Grad-P-MOS d-Grad 150,0 Millimeter +0mm/-0.2mm

2 Zoll sic Substrat JDCD03-001-001 P Niveau 4H-N/SI260μm±25μm<0001> für Starkstromgeräte und Mikrowellengeräte

Überblick

Auf Systemebene diesem Ergebnisse in den in hohem Grade kompakten Lösungen mit in beträchtlichem Ausmaß verbesserter Energieeffizienz an den Minderkosten. Die schnell wachsende Liste von den gegenwärtigen und hervorstehenden kommerziellen Anwendungen, die sic Technologien verwenden, umfasst Schaltnetzteile, Inverter für Solar- und Windmühlenenergiegewinnung, industrielle Motorantriebe, HEV- und EV-Fahrzeuge und Smartgitterenergieschaltung.

Eigentum

Grad P-MOS P-SBD Grad D-Grad
Crystal Form 4H
Polytype Keine ermöglichten Area≤5%
(MPD) a ≤0.2 /cm2 ≤0.5 /cm2 ≤5 /cm2
Hexen-Platten Keine ermöglichten Area≤5%
Sechseckiges Polycrystal Keine ermöglichten
Einbeziehungen a Area≤0.05% Area≤0.05% N/A
Widerstandskraft 0.015Ω•cm-0.025Ω•cm 0.015Ω•cm-0.025Ω•cm 0.014Ω•cm-0.028Ω•cm
(EPD) a ≤4000/cm2 ≤8000/cm2 N/A
(TED) a ≤3000/cm2 ≤6000/cm2 N/A
(BPD) a ≤1000/cm2 ≤2000/cm2 N/A
(TSD) a ≤600/cm2 ≤1000/cm2 N/A
Stapelfehler ≤0.5% Bereich ≤1% Bereich N/A

Metallische Oberflächenverschmutzung

(Al, Cr, F.E., Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mangan) ≤1E11 cm-2

Durchmesser 150,0 Millimeter +0mm/-0.2mm
Oberflächenorientierung Aus-Achse: ° <11-20>4°toward ±0.5
Flache hauptsächlichlänge 47,5 Millimeter ± 1,5 Millimeter
Flache zweitenslänge Keine Sekundärebene
Flache hauptsächlichorientierung Paralleles to±1°<11-20>
Flache zweitensorientierung N/A
Orthogonales Misorientation ±5.0°
Oberflächenende C-Gesicht: Optisches Polnisches, Si-Gesicht: CMP
Oblaten-Rand Abschrägung

Oberflächenrauigkeit

(10μm×10μm)

Si-Gesicht Ra≤0.20 Nanometer; C-Gesicht Ra≤0.50 Nanometer
Stärke a μm 350.0μm± 25,0
LTV (10mm×10mm) a ≤2μm ≤3μm
(TTV) a ≤6μm ≤10μm
(BOGEN) a ≤15μm ≤25μm ≤40μm
(Verzerrung) a ≤25μm ≤40μm ≤60μm
Chips/Einzüge Keine ermöglichten ≥0.5mm-Breite und -tiefe Breite und Tiefe Qty.2 ≤1.0 Millimeter

Kratzer a

(Si-Gesicht, CS8520)

≤5 und kumulativer Length≤0.5×Wafer-Durchmesser

≤5 und kumulatives Length≤1.5×Wafer

Durchmesser

TUA (2mm*2mm) ≥98% ≥95% N/A
Sprünge Keine ermöglichten
Verschmutzung Keine ermöglichten
Eigentum Grad P-MOS P-SBD Grad D-Grad
Rand-Ausschluss 3mm

Anmerkung: 3mm Randausschluß wird für die Einzelteile verwendet, die mit A. markiert werden.

Über uns

Wir spezialisieren uns, auf, eine Vielzahl von Materialien zu den Oblaten, zu Substraten und zu kundengebundenem optischem Glas-parts.components zu verarbeiten, die auf Elektronik, Optik, Opto Elektronik und vielen anderen Gebieten weitverbreitet sind. Wir auch haben nah mit vielen inländischen gearbeitet und Überseeuniversitäten, Forschungsinstitutionen und Firmen, stellen kundengebundene Produkt und Service für ihre R&D-Projekte zur Verfügung. Es ist unsere Vision zum Beibehalten eines guten Verhältnisses von Zusammenarbeit mit unseren allen Kunden durch unsere guten Rufe.

FAQ

Q: Sind Sie Handelsgesellschaft oder Hersteller?
Wir sind Fabrik.
Q: Wie lang ist Ihre Lieferfrist?
Im Allgemeinen ist es 3-5 Tage, wenn die Waren auf Lager sind.
oder es ist 7-10 Tage, wenn die Waren nicht auf Lager sind, es ist entsprechend Quantität.
Q: Stellen Sie Proben zur Verfügung? ist es frei oder Extra?
Ja könnten wir, die Probe für freie Gebühr anbieten aber tragen nicht die Frachtkosten.
Q: Was ist Ihre Zahlungsfristen?
Zahlungs- <> Zahlung >=5000USD, 80% T/T im Voraus, Balance vor Versand.
