Produktdetails:
|
| Produktname: | 2 Zoll freistehende N-GaNsubstrate | Bogen: | ≤ 20μm |
|---|---|---|---|
| Orientierungs-Ebene: | (1 - 100) ±0.1˚, ± 12,5 1mm | Maße: | 50,0 ±0.3mm |
| Stärke: | 400 ± 30μm | TTV: | ≤ 15µm |
| Hervorheben: | 2 Zoll GaN Epi Wafer,einzelne Kristallscheibe 370um,430um GaN Epi Wafer |
||
Stärke 400 ± 30 μm bemisst 2 Zoll freistehende N-GaNsubstrate 50,0 ±0.3 Millimeter
C-Gesicht 2inch Si-lackierte n-artige freistehende einzelne Kristallsubstrat GaN Widerstandskraft < 0="">
Überblick
Die allgemeinste Methode, Metallorganisches chemisches Bedampfen (MOCVD), in sich selbst Ergebnisse in GaN, das durch Kohlenstoff, Sauerstoff und die Silikonatome, die von den Metall-organischen Vorläufern, von den susceptors und von den Reaktorwänden entstehen verseucht wird. Der Umfang einer Verschmutzung hängt komplex von den Wachstumsbedingungen, einschließlich die Wachstumstemperatur, III-/Vverhältnis, GasStrömungsgeschwindigkeit und Reaktordruck ab.
| 2 Zoll freistehende N-GaNsubstrate | ||||||
|
Produktionsebene (P) |
Forschung (R) |
Attrappe (D) |
Anmerkung: (1) 5 Punkte: die miscut Winkel von 5 Positionen sind 0,55 ±0.15o (2) 3 Punkte: das miscut angelt von den Positionen (2, 4, 5) sind 0,55 ±0.15o (3) verwendbarer Bereich: Ausschluss der Peripherie und der Makrodefekte (Löcher) |
|||
| P+ | P | P | ||||
| Einzelteil | GaN-FS-C-N-C50-SSP | |||||
| Maße | 50,0 ±0.3 Millimeter | |||||
| Stärke | 400 ± 30 μm | |||||
| Orientierungsebene | (1 - 100) ±0.1o, ± 12,5 1 Millimeter | |||||
| TTV | ≤ 15 μm | |||||
| BOGEN | ≤ 20 μm | |||||
| Widerstandskraft (300K) | ≤ 0,02 Ω·cm für N-artiges (Si-lackiert) | |||||
| GA-Gesichtsoberflächenrauigkeit | <0> | |||||
| N-Gesichtsoberflächenrauigkeit | 0,5 μm ~1,5 (Simplex poliert) | |||||
| C-Fläche (0001) weg vom Winkel in Richtung zur M-Achse (miscut Winkel) |
0,55 ± 0,1O (5 Punkte) |
0.55± 0,15O (5 Punkte) |
0,55 ± 0,15O (3 Punkte) |
|||
| Durchzug von Versetzungsdichte | ≤ 7,5 x 105 cm2 | ≤ 3 x 106 cm2 | ||||
| Zahl und maximale Größe von Löchern in Ф47 Millimeter in der Mitte | 0 | ≤ 3@1000-μm | ≤ 12@1500-μm | ≤ 20@3000-μm | ||
| Verwendbarer Bereich | > 90% | >80% | >70% | |||

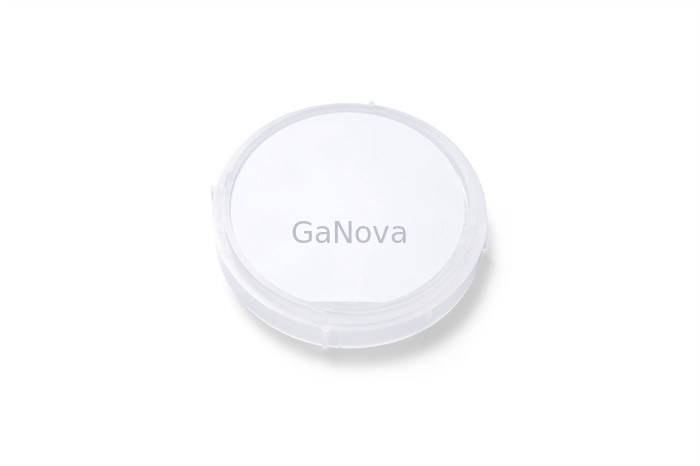

| Paket | Verpackt in einem Cleanroom im einzelnen Oblatenbehälter | |||||
Über uns
Wir spezialisieren uns, auf, eine Vielzahl von Materialien zu den Oblaten, zu Substraten und zu kundengebundenem optischem Glas-parts.components zu verarbeiten, die auf Elektronik, Optik, Opto Elektronik und vielen anderen Gebieten weitverbreitet sind. Wir auch haben nah mit vielen inländischen gearbeitet und Überseeuniversitäten, Forschungsinstitutionen und Firmen, stellen weil tomizedproducts und Dienstleistungen für ihre R&D-Projekte zur Verfügung. Es ist unsere Vision zum Beibehalten eines guten Verhältnisses von Zusammenarbeit mit unseren allen Kunden durch unsere guten Rufe.
FAQ
Q: Sind Sie Handelsgesellschaft oder Hersteller?
Wir sind Fabrik.
Q: Wie lang ist Ihre Lieferfrist?
Im Allgemeinen ist es 3-5 Tage, wenn die Waren auf Lager sind.
oder es ist 7-10 Tage, wenn die Waren nicht auf Lager sind, es ist entsprechend Quantität.
Q: Stellen Sie Proben zur Verfügung? ist es frei oder Extra?
Ja könnten wir, die Probe für freie Gebühr anbieten aber tragen nicht die Frachtkosten.
Q: Was ist Ihre Zahlungsfristen?
Zahlungs- <>
Zahlung >=5000USD, 80% T/T im Voraus, Balance vor Versand.
