4H SiC Epitaxial Wafer 0.015Ω•cm—0.025Ω•Cm ≤4000/cm²150.0 mm +0mm/-0.2mm
4H sic Epitaxial- Oblate 0.015Ω•cm-0.025Ω•² 150,0 Millimeter +0mm/-0.2mm cm ≤4000/cm 4H sic Epitaxial- Oblate 0.015Ω•cm-0.025Ω•² 150,0 Millimeter +0mm/-0.2mm cm ≤4000/cm

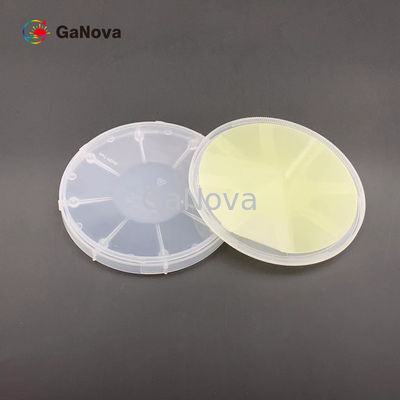

Großes Bild :  4H sic Epitaxial- Oblate 0.015Ω•cm-0.025Ω•² 150,0 Millimeter +0mm/-0.2mm cm ≤4000/cm

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD03-001-003
Zahlung und Versand AGB:
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Lieferzeit: 3-4 Wochentage
Zahlungsbedingungen: T/T

4H sic Epitaxial- Oblate 0.015Ω•cm-0.025Ω•² 150,0 Millimeter +0mm/-0.2mm cm ≤4000/cm

Beschreibung
Produktname: Sic Epitaxial- Oblate Durchmesser: 150.0mm +0mm/-0.2mm
Oberflächenorientierung: Aus-Achse: ° 4°toward <11-20>±0.5 Flache hauptsächlichlänge: 47.5mm ± 1.5mm
Flache zweitenslänge: Keine Sekundärebene Flache hauptsächlichorientierung: Paralleles to<11-20>±1°
Orthogonales Misorientation: ±5.0° Rand-Ausschluss: 3mm
Hervorheben:

sic Epitaxial- Oblate 4H

,

Silikon epi Oblate 0.025Ω•Cm

,

Sic Epitaxial- Oblate 0.015Ω•Cm

4H sic Epitaxial- Oblate 0.015Ω•cm-0.025Ω•cm ≤4000/cm2 150,0 Millimeter +0mm/-0.2mm

JDCD03-001-003

Überblick

Die folgende Art ist Betasilikonkarbid. Beta sic wird bei den Temperaturen höher als 1700 Grad Celsius produziert. Alphakarbid ist das allgemeinste und hat eine sechseckige Kristallstruktur, die Wurtzit ähnlich ist. Die Betaform ist Diamanten ähnlich und wird in einigen Anwendungen verwendet. Es ist die bevorzugte Wahl in den Energiehalbzeugen für Elektro-Mobile gewesen. Einige aus dritter Quelle sic Oblatenlieferanten arbeiten z.Z. an diesem neuen Material.

Eigentum

Grad P-MOS P-SBD Grad D-Grad
Crystal Form 4H
Polytype Keine ermöglichten Area≤5%
(MPD) a ≤0.2 /cm2 ≤0.5 /cm2 ≤5 /cm2
Hexen-Platten Keine ermöglichten Area≤5%
Sechseckiges Polycrystal Keine ermöglichten
Einbeziehungen a Area≤0.05% Area≤0.05% N/A
Widerstandskraft 0.015Ω•cm-0.025Ω•cm 0.015Ω•cm-0.025Ω•cm 0.014Ω•cm-0.028Ω•cm
(EPD) a ≤4000/cm2 ≤8000/cm2 N/A
(TED) a ≤3000/cm2 ≤6000/cm2 N/A
(BPD) a ≤1000/cm2 ≤2000/cm2 N/A
(TSD) a ≤600/cm2 ≤1000/cm2 N/A
Stapelfehler ≤0.5% Bereich ≤1% Bereich N/A

Metallische Oberflächenverschmutzung

(Al, Cr, F.E., Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mangan) ≤1E11 cm-2

Durchmesser 150,0 Millimeter +0mm/-0.2mm
Oberflächenorientierung Aus-Achse: ° <11-20>4°toward ±0.5
Flache hauptsächlichlänge 47,5 Millimeter ± 1,5 Millimeter
Flache zweitenslänge Keine Sekundärebene
Flache hauptsächlichorientierung Paralleles to±1°<11-20>
Flache zweitensorientierung N/A
Orthogonales Misorientation ±5.0°
Oberflächenende C-Gesicht: Optisches Polnisches, Si-Gesicht: CMP
Oblaten-Rand Abschrägung

Oberflächenrauigkeit

(10μm×10μm)

Si-Gesicht Ra≤0.20 Nanometer; C-Gesicht Ra≤0.50 Nanometer
Stärke a μm 350.0μm± 25,0
LTV (10mm×10mm) a ≤2μm ≤3μm
(TTV) a ≤6μm ≤10μm
(BOGEN) a ≤15μm ≤25μm ≤40μm
(Verzerrung) a ≤25μm ≤40μm ≤60μm
Chips/Einzüge Keine ermöglichten ≥0.5mm-Breite und -tiefe Breite und Tiefe Qty.2 ≤1.0 Millimeter

Kratzer a

(Si-Gesicht, CS8520)

≤5 und kumulativer Length≤0.5×Wafer-Durchmesser

≤5 und kumulatives Length≤1.5×Wafer

Durchmesser

TUA (2mm*2mm) ≥98% ≥95% N/A
Sprünge Keine ermöglichten
Verschmutzung Keine ermöglichten
Eigentum Grad P-MOS P-SBD Grad D-Grad
Rand-Ausschluss 3mm

Anmerkung: 3mm Randausschluß wird für die Einzelteile verwendet, die mit A. markiert werden.
