47.5 mm ± 1.5 mm SiC Epitaxial Wafer 150.0 mm +0mm/-0.2mm Parallel to<11-20>±1°
47,5 Millimeter ± Epitaxial- Oblate 150,0 Millimeter +0mm/-0.2mm paralleles to&lt;11-20&gt;±1° 1,5 Millimeter sic 47,5 Millimeter ± Epitaxial- Oblate 150,0 Millimeter +0mm/-0.2mm paralleles to&lt;11-20&gt;±1° 1,5 Millimeter sic

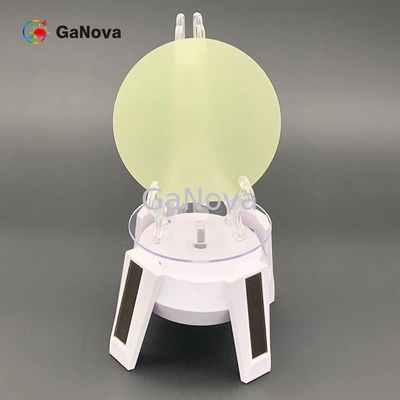

Großes Bild :  47,5 Millimeter ± Epitaxial- Oblate 150,0 Millimeter +0mm/-0.2mm paralleles to<11-20>±1° 1,5 Millimeter sic

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD03-001-003
Zahlung und Versand AGB:
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 25 Stück oder Einzelwa
Lieferzeit: 3-4 Wochentage
Zahlungsbedingungen: T/T

47,5 Millimeter ± Epitaxial- Oblate 150,0 Millimeter +0mm/-0.2mm paralleles to<11-20>±1° 1,5 Millimeter sic

Beschreibung
Produktname: Sic Epitaxial- Oblate Durchmesser: 150.0mm +0mm/-0.2mm
Oberflächenorientierung: Aus-Achse: ° 4°toward <11-20>±0.5 Flache hauptsächlichlänge: 47.5mm ± 1.5mm
Flache zweitenslänge: Keine Sekundärebene Flache hauptsächlichorientierung: Paralleles to<11-20>±1°
Orthogonales Misorientation: ±5.0° Rand-Ausschluss: 3mm
Hervorheben:

446mm sic Epitaxial- Oblate

,

Epitaxial- Siliziumscheibe mit 4 H

,

Epitaxial- Oblate UKAS sic

47,5 Millimeter ± Epitaxial- Oblate 150,0 Millimeter +0mm/-0.2mm paralleles to±1° 1,5 Millimeter sic<11-20>

JDCD03-001-003

Überblick

Z.Z. gibt es zwei Hauptarten sic Oblaten. Die erste Art ist die Polieroblate, die eine einzelne Silikonkarbiddiskette ist. Sie wird sic Kristallen von den von hohem Reinheitsgrad gemacht und kann 100mm oder 150mm im Durchmesser sein. Sie wird in der starken Elektronik verwendet. Die zweite Art ist die Epitaxial- kristallene Silikonkarbidoblate. Diese Art der Oblate wird geschaffen, indem man Schichten einzelne Silikonkarbidkristalle einer Oberfläche hinzufügt. Diese Methode erfordert genaue Steuerung der Stärke des Materials und gekennzeichnet als n-artige Epitaxie.

Eigentum

Grad P-MOS P-SBD Grad D-Grad
Crystal Form 4H
Polytype Keine ermöglichten Area≤5%
(MPD) a ≤0.2 /cm2 ≤0.5 /cm2 ≤5 /cm2
Hexen-Platten Keine ermöglichten Area≤5%
Sechseckiges Polycrystal Keine ermöglichten
Einbeziehungen a Area≤0.05% Area≤0.05% N/A
Widerstandskraft 0.015Ω•cm-0.025Ω•cm 0.015Ω•cm-0.025Ω•cm 0.014Ω•cm-0.028Ω•cm
(EPD) a ≤4000/cm2 ≤8000/cm2 N/A
(TED) a ≤3000/cm2 ≤6000/cm2 N/A
(BPD) a ≤1000/cm2 ≤2000/cm2 N/A
(TSD) a ≤600/cm2 ≤1000/cm2 N/A
Stapelfehler ≤0.5% Bereich ≤1% Bereich N/A

Metallische Oberflächenverschmutzung

(Al, Cr, F.E., Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mangan) ≤1E11 cm-2

Durchmesser 150,0 Millimeter +0mm/-0.2mm
Oberflächenorientierung Aus-Achse: ° <11-20>4°toward ±0.5
Flache hauptsächlichlänge 47,5 Millimeter ± 1,5 Millimeter
Flache zweitenslänge Keine Sekundärebene
Flache hauptsächlichorientierung Paralleles to±1°<11-20>
Flache zweitensorientierung N/A
Orthogonales Misorientation ±5.0°
Oberflächenende C-Gesicht: Optisches Polnisches, Si-Gesicht: CMP
Oblaten-Rand Abschrägung

Oberflächenrauigkeit

(10μm×10μm)

Si-Gesicht Ra≤0.20 Nanometer; C-Gesicht Ra≤0.50 Nanometer
Stärke a μm 350.0μm± 25,0
LTV (10mm×10mm) a ≤2μm ≤3μm
(TTV) a ≤6μm ≤10μm
(BOGEN) a ≤15μm ≤25μm ≤40μm
(Verzerrung) a ≤25μm ≤40μm ≤60μm
Chips/Einzüge Keine ermöglichten ≥0.5mm-Breite und -tiefe Breite und Tiefe Qty.2 ≤1.0 Millimeter

Kratzer a

(Si-Gesicht, CS8520)

≤5 und kumulativer Length≤0.5×Wafer-Durchmesser

≤5 und kumulatives Length≤1.5×Wafer

Durchmesser

TUA (2mm*2mm) ≥98% ≥95% N/A
Sprünge Keine ermöglichten
Verschmutzung Keine ermöglichten
Eigentum Grad P-MOS P-SBD Grad D-Grad
Rand-Ausschluss 3mm

Anmerkung: 3mm Randausschluß wird für die Einzelteile verwendet, die mit A. markiert werden.
