Sn-dotiertes Ga2O3-Wafer-Einkristallsubstrat 10x10mm2

Bescheinigung
CHINA Shanghai GaNova Electronic Information Co., Ltd. zertifizierungen
Ich bin online Chat Jetzt

Sn-dotiertes Ga2O3-Wafer-Einkristallsubstrat 10x10mm2

Sn-dotiertes Ga2O3-Wafer-Einkristallsubstrat 10x10mm2
Sn Doping Ga2O3 Wafer Single Crystal Substrate 10x10mm2
Sn-dotiertes Ga2O3-Wafer-Einkristallsubstrat 10x10mm2 Sn-dotiertes Ga2O3-Wafer-Einkristallsubstrat 10x10mm2

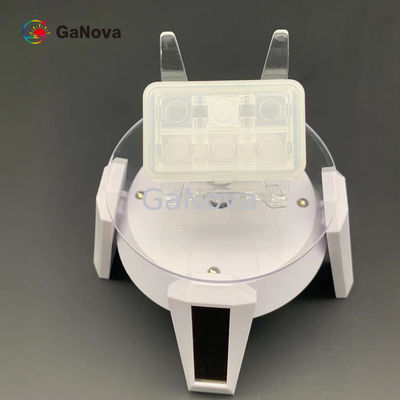

Großes Bild :  Sn-dotiertes Ga2O3-Wafer-Einkristallsubstrat 10x10mm2

Produktdetails:
Herkunftsort: Suzhou China
Markenname: GaNova
Zertifizierung: UKAS/ISO9001:2015
Modellnummer: JDCD04-001-002
Zahlung und Versand AGB:
Verpackung Informationen: Vakuumverpackung in einer Reinraumumgebung der Klasse 10000, in Kassetten mit 6 Stück oder Einzelwaf
Lieferzeit: 3-4 Wochentage

Sn-dotiertes Ga2O3-Wafer-Einkristallsubstrat 10x10mm2

Beschreibung
Stärke: 0.6~0.8mm Produktname: Einzelner Crystal Substrate
Orientierung: (201) Polierte Oberfläche: Simplex poliert
FWHM: <350arcsec> Ra: ≤0.3nm
Hervorheben:

Sn-dotierter Ga2O3-Wafer

,

0.8mm Gallium Oxide wafer

,

8 mm Galliumoxid-Wafer

10 x 10 mm2(-201) Fe-dotiertes freistehendes Ga2Ö3Einkristallsubstrat Einzelpolierung in Produktqualität Dicke 0,6 ~ 0,8 mm FWHM < 350 Bogensekunden, Ra ≤ 0,3 nm Optoelektronische Geräte, Isolierschichten aus Halbleitermaterialien und UV-Filter



Unter diesen verschiedenen Phasen von Ga2Ö3, die orthorhombische β-Gallienstruktur (β-Phase oder β-Ga2Ö3) ist die stabilste Kristallstruktur und hat in letzter Zeit die meiste Aufmerksamkeit auf sich gezogen.Die verschiedenen Polymorphe können je nach Wachstumsbedingungen entweder Isolatoren oder Leiter sein.





Galliumnitridsubstrat – Produktebene
Maße 10*15mm 10*10mm
Dicke 0,6 ~ 0,8 mm
Orientierung (201)
Doping Fe Sn
Polierte Oberfläche Einseitig poliert
Widerstand/Nd-Na / <9E18
FWHM <350 arcsec
Ra ≤0,3nm
Paket Verpackt in einer Reinraumumgebung der Klasse 100 unter Stickstoffatmosphäre





Über uns

Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien zu Wafern, Substraten und kundenspezifischen optischen Glasteilen. Komponenten, die in der Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir haben auch eng mit vielen inländischen und ausländischen Universitäten, Forschungseinrichtungen und Unternehmen zusammengearbeitet und bieten maßgeschneiderte Produkte und Dienstleistungen für ihre F&E-Projekte an.Es ist unsere Vision, durch unseren guten Ruf eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden aufrechtzuerhalten.





FAQ

F: Sind Sie Handelsunternehmen oder Hersteller?
Wir sind Fabrik.
F: Wie lange ist Ihre Lieferzeit?
In der Regel sind es 3-5 Tage, wenn die Ware auf Lager ist.
oder es ist 7-10 Tage, wenn die Ware nicht auf Lager ist, es ist nach Menge.
F: Stellen Sie Proben zur Verfügung?Ist es kostenlos oder extra?
Ja, wir könnten das Muster kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Wie lauten Ihre Zahlungsbedingungen?
Zahlung <=5000USD, 100% im Voraus.
Paymen >=5000USD, 80% T/T im Voraus, Restbetrag vor Versand.
