Produktdetails:
|
Abmessungen: | 2 Zoll | Widerstandsfähigkeit ((300K): | < 350 Ω/□ |
---|---|---|---|
Elektronenkonzentration: | > 1800 cm2/V·S | Substrat-Struktur: | 2nmGaN_cap/18-25nmAlGaN_barrier/150nmGaN_Channel/3000nmHR Puffer/500-800nmAl(Ga)N/Si(111) Substrate |
Hervorheben: | Sich epitaxial Wafer 2 Zoll,Stromgerät mit epitaxialer Wafer,Transistor mit hoher Elektronenmobilität |

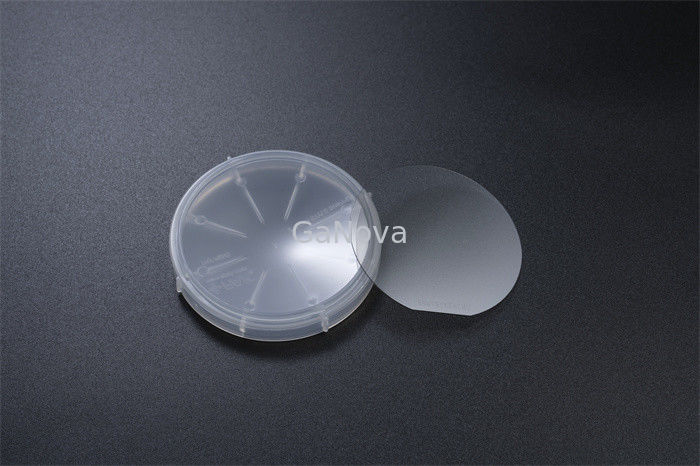

Einführung in GaN auf Silizium-HEMT-Epi-Wafer
Die auf Silizium basierende Galliumnitrid-HEMT-Epitaxialwafer ist eine auf Galliumnitrid (GaN) basierende High-Electron-Mobility-Transistor-Epitaxialwafer.Seine Struktur umfasst hauptsächlich die AlGaN-SchrankeDiese Struktur ermöglicht es Galliumnitrid-HEMTs, eine hohe Elektronenmobilität und Sättigungselektronengeschwindigkeit zu haben.mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W.
Strukturelle Merkmale
AlGaN/GaN Heterojunction: Galliumnitrid HEMT basiert auf AlGaN/GaN Heterojunction, die einen zweidimensionalen Elektronengas (2DEG) -Kanal mit hoher Elektronenmobilität durch die Heterojunction bildet.
Abbauart und Verstärkungart: Galliumnitrid-HEMT-Epitaxialwafer sind in Abbauart (D-Modus) und Verstärkungart (E-Modus) unterteilt.Ausgelagerter Typ ist der natürliche Zustand von GaN-Leistungseinrichtungen, während ein erweiterter Typ spezielle Verfahren erfordert.
Epitaxialer Wachstumsprozess: Das Epitaxialwachstum umfasst die AlN-Nukleationsschicht, die Stressrelaxationspufferschicht, die GaN-Kanalschicht, die AlGaN-Schrankschicht und die GaN-Kappschicht.
Herstellungsprozess
Epitaxialwachstum: Wachstum einer oder mehrerer Schichten von Galliumnitrid-Dünnfolien auf einem Siliziumsubstrat zur Bildung hochwertiger epitaxialer Wafer.
Passivierungs- und Deckelschicht: SiN-Passivierungs- und u-GaN-Deckelschicht werden üblicherweise auf Galliumnitrid-Epitaxialwafern verwendet, um die Oberflächenqualität zu verbessern und die Epitaxialwafern zu schützen.
Anwendungsbereich
Hochfrequenzanwendungen: Aufgrund der hohen Elektronenmobilität und Sättigungsgeschwindigkeit von GalliumnitridmaterialienGalliumnitrid-HEMT sind für Hochfrequenzanwendungen wie 5G-Kommunikation geeignet., Radar und Satellitenkommunikation.
Anwendungen mit hoher Leistung: Galliumnitrid-HEMTs eignen sich gut für Anwendungen mit hoher Spannung und hoher Leistung und eignen sich für Bereiche wie Elektrofahrzeuge, Solarumrichter und industrielle Stromversorgungen.
Produktspezifikationen
GaN-on-Silicon HEMT Epi-Wafer | ||||||
Artikel Si ((111) Substrate |
Al ((Ga) N | HR-Puffer | GaN_Channel | AlGaN_barrier | GaN_cap | |
Abmessungen | 2 Zoll/4 Zoll/6 Zoll | |||||
Stärke | 500-800 nm | 3000 nm | 150 nm | 18 bis 25 nm | 2 nm | |
Zusammensetzung | Al% | / | / | / | 20 bis 23 | / |
In % | / | / | / | / | / | |
Doping | [Si] | / | / | / | / | / |
[Mg] | / | / | / | / | / | |
Widerstandsfähigkeit ((300K) | < 350 Ω/□ | |||||
Elektronenkonzentration | > 9,0E12 cm-2 | |||||
Mobilität | > 1800 cm2/V·S | |||||
Struktur des Substrats | 2nmGaN_cap/18-25nmAlGaN_barrier/150nmGaN_Channel/3000nmHR Puffer/500-800nmAl(Ga)N/Si(111) Substrate | |||||
Paket | Verpackt in einem Reinraum der Klasse 100, in einem Behälter mit 25 PCS, in einer Stickstoffatmosphäre |
Über uns
Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien in Wafer, Substrate und kundenspezifische optische Glasteile. Komponenten, die in Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir arbeiten auch eng mit vielen inländischen und ausländischen Universitäten zusammen., Forschungseinrichtungen und Unternehmen, bieten maßgeschneiderte Produkte und Dienstleistungen für ihre FuE-Projekte.Es ist unsere Vision, eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden durch unseren guten Ruf zu erhalten.
Häufig gestellte Fragen
F: Sind Sie Handelsgesellschaft oder Hersteller?
Wir sind eine Fabrik.
F: Wie lange dauert Ihre Lieferzeit?
Im Allgemeinen dauert es 3-5 Tage, wenn die Ware auf Lager ist.
oder 7-10 Tage, wenn die Ware nicht auf Lager ist, je nach Menge.
F: Liefern Sie Proben? Ist es kostenlos oder extra?
Ja, wir könnten die Probe kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Was sind Ihre Zahlungsbedingungen?
Zahlung <= 5000 USD, 100% im Voraus.
Zahlungsmittel >=5000USD, 80% T/T im Voraus, Guthaben vor Versand.
