GaN-violettes Laser auf Silizium 2 Zoll GaN auf Silizium HEMT Epi-Wafer UV LD Epi-Wafer

GaN-violettes Laser auf Silizium 2 Zoll GaN auf Silizium HEMT Epi-Wafer UV LD Epi-Wafer
GaN violet laser on silicon 2 inch GaN on Silicon HEMT Epi wafer  UV LD Epi wafer
GaN-violettes Laser auf Silizium 2 Zoll GaN auf Silizium HEMT Epi-Wafer UV LD Epi-Wafer GaN-violettes Laser auf Silizium 2 Zoll GaN auf Silizium HEMT Epi-Wafer UV LD Epi-Wafer GaN-violettes Laser auf Silizium 2 Zoll GaN auf Silizium HEMT Epi-Wafer UV LD Epi-Wafer

Großes Bild :  GaN-violettes Laser auf Silizium 2 Zoll GaN auf Silizium HEMT Epi-Wafer UV LD Epi-Wafer

Produktdetails:
Markenname: Ganova
Modellnummer: JDWY03-002-012
Zahlung und Versand AGB:
Min Bestellmenge: 5
Verpackung Informationen: Verpackt in einer Reinraumumwelt der Klasse 100, im Behälter 25PCS, unter einer Stickstoffatmosphäre
Zahlungsbedingungen: T/T

GaN-violettes Laser auf Silizium 2 Zoll GaN auf Silizium HEMT Epi-Wafer UV LD Epi-Wafer

Beschreibung
Abmessungen: 2 Zoll IQE: Unbekannt
interne Verluste: Unbekanntes Longueur d'onde Laser: 405-420 nm
Lebensdauer10 Sekunden@CW, >10 Stunden@Impulsmodus: 10 Sekunden @CW, >10 Stunden @Pulsmodus
Hervorheben:

2 Zoll starker epitaxialer Wafer

,

2 Zoll SIC Epi-Wafer

,

2-Zoll-Epi-Wafer

Einführung in GaN auf Silizium-HEMT-Epi-Wafer
Die auf Silizium basierende Galliumnitrid-HEMT-Epitaxialwafer ist eine auf Galliumnitrid (GaN) basierende High-Electron-Mobility-Transistor-Epitaxialwafer.Seine Struktur umfasst hauptsächlich die AlGaN-SchrankeDiese Struktur ermöglicht es Galliumnitrid-HEMTs, eine hohe Elektronenmobilität und Sättigungselektronengeschwindigkeit zu haben.mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W.
Strukturelle Merkmale
AlGaN/GaN Heterojunction: Galliumnitrid HEMT basiert auf AlGaN/GaN Heterojunction, die einen zweidimensionalen Elektronengas (2DEG) -Kanal mit hoher Elektronenmobilität durch die Heterojunction bildet.
Abbauart und Verstärkungart: Galliumnitrid-HEMT-Epitaxialwafer sind in Abbauart (D-Modus) und Verstärkungart (E-Modus) unterteilt.Ausgelagerter Typ ist der natürliche Zustand von GaN-Leistungseinrichtungen, während ein erweiterter Typ spezielle Verfahren erfordert.
Epitaxialer Wachstumsprozess: Das Epitaxialwachstum umfasst die AlN-Nukleationsschicht, die Stressrelaxationspufferschicht, die GaN-Kanalschicht, die AlGaN-Schrankschicht und die GaN-Kappschicht.
Herstellungsprozess
Epitaxialwachstum: Wachstum einer oder mehrerer Schichten von Galliumnitrid-Dünnfolien auf einem Siliziumsubstrat zur Bildung hochwertiger epitaxialer Wafer.
Passivierungs- und Deckelschicht: SiN-Passivierungs- und u-GaN-Deckelschicht werden üblicherweise auf Galliumnitrid-Epitaxialwafern verwendet, um die Oberflächenqualität zu verbessern und die Epitaxialwafern zu schützen.
Anwendungsbereich
Hochfrequenzanwendungen: Aufgrund der hohen Elektronenmobilität und Sättigungsgeschwindigkeit von GalliumnitridmaterialienGalliumnitrid-HEMT sind für Hochfrequenzanwendungen wie 5G-Kommunikation geeignet., Radar und Satellitenkommunikation.
Anwendungen mit hoher Leistung: Galliumnitrid-HEMTs eignen sich gut für Anwendungen mit hoher Spannung und hoher Leistung und eignen sich für Bereiche wie Elektrofahrzeuge, Solarumrichter und industrielle Stromversorgungen.






Produktspezifikationen


2 Zoll GaN-Violet Laser auf Silizium

Artikel

Si ((111) Substrate

nGaN AlGaN InGaN MQW InGaN AlGaN pGaN Kontaktschicht
InGaN-QW GaN-QB
Abmessungen 2 Zoll
Stärke 1000 bis 1050 nm 1000 bis 1020 nm 70 bis 150 nm ~ 2,5 nm ~ 15 nm 70 bis 150 nm 200 bis 500 nm / 10 nm
Zusammensetzung Al% / 3 bis 10 / / / / 3 bis 10 / /
In % / / 2 bis 8 ~ 10 / 2 bis 8 / / /
Doping [Si] 5.0E+8 2.0E+18 3.0E+18 / / / / / /
[Mg] / / / / / / 2.0E+19 2.0E+19 /
IQE Unbekannt
interne Verluste Unbekannt
Länge d'onde Laser 405-420 nm
Lebensdauer 10 Sekunden @CW, >10 Stunden @Pulsmodus
Struktur des Substrats 10nmnConnect-Schicht/pGaN/200-500nmAlGaN/70-150nmInGaN/~15nmGaN-QB/~2.5nmInGaN-QW/70-150nmInGaN/1000-1020nmAlGaN/1000-1050nmnGaN/Si(111) Substrate
Spitzenoptische Leistung: 30 mW@Impulsmodus
Paket Verpackt in einem Reinraum der Klasse 100, in einem Behälter mit 25 PCS, in einer Stickstoffatmosphäre










Über uns

Wir sind spezialisiert auf die Verarbeitung einer Vielzahl von Materialien in Wafer, Substrate und kundenspezifische optische Glasteile. Komponenten, die in Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir arbeiten auch eng mit vielen inländischen und ausländischen Universitäten zusammen., Forschungseinrichtungen und Unternehmen, bieten maßgeschneiderte Produkte und Dienstleistungen für ihre FuE-Projekte.Es ist unsere Vision, eine gute Beziehung der Zusammenarbeit mit allen unseren Kunden durch unseren guten Ruf zu erhalten.

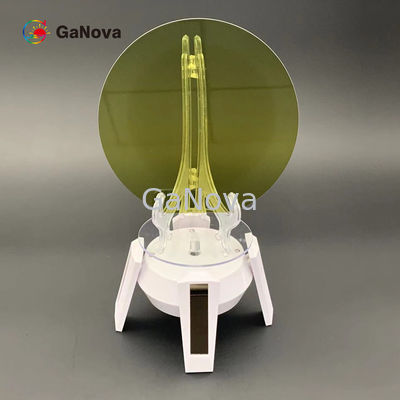

GaN-violettes Laser auf Silizium 2 Zoll GaN auf Silizium HEMT Epi-Wafer UV LD Epi-Wafer 0

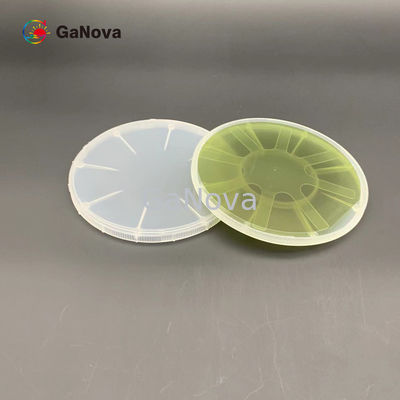

GaN-violettes Laser auf Silizium 2 Zoll GaN auf Silizium HEMT Epi-Wafer UV LD Epi-Wafer 1






Häufig gestellte Fragen

F: Sind Sie Handelsgesellschaft oder Hersteller?
Wir sind eine Fabrik.
F: Wie lange dauert Ihre Lieferzeit?
Im Allgemeinen dauert es 3-5 Tage, wenn die Ware auf Lager ist.
oder 7-10 Tage, wenn die Ware nicht auf Lager ist, je nach Menge.
F: Liefern Sie Proben? Ist es kostenlos oder extra?
Ja, wir könnten die Probe kostenlos anbieten, zahlen aber nicht die Frachtkosten.
F: Was sind Ihre Zahlungsbedingungen?
Zahlung <= 5000 USD, 100% im Voraus.
Zahlungsmittel >=5000USD, 80% T/T im Voraus, Guthaben vor Versand.
