2 Zoll GaN auf Silizium Blau LD Epi Wafer GaN blauer Laser auf Silizium

2 Zoll GaN auf Silizium Blau LD Epi Wafer GaN blauer Laser auf Silizium
2 Zoll GaN auf Silizium Blau LD Epi Wafer GaN blauer Laser auf Silizium 2 Zoll GaN auf Silizium Blau LD Epi Wafer GaN blauer Laser auf Silizium

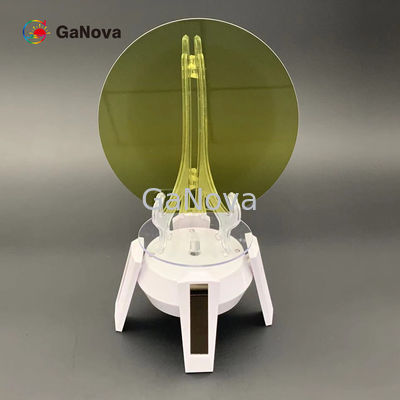

Großes Bild :  2 Zoll GaN auf Silizium Blau LD Epi Wafer GaN blauer Laser auf Silizium

Produktdetails:
Herkunftsort: China
Markenname: Ganova
Modellnummer: JDWY03-002-013
Zahlung und Versand AGB:
Min Bestellmenge: 5
Verpackung Informationen: Verpackt in einer Reinraumumwelt der Klasse 100, im Behälter 25PCS, unter einer Stickstoffatmosphäre
Zahlungsbedingungen: T/T

2 Zoll GaN auf Silizium Blau LD Epi Wafer GaN blauer Laser auf Silizium

Beschreibung
Abmessung: 2 Zoll
Hervorheben:

2 Zoll starker epitaxialer Wafer

,

2 Zoll SIC Epi-Wafer

,

2-Zoll-Epi-Wafer

Einführung in GaN auf Silizium-HEMT-Epi-Wafer
Die auf Silizium basierende Galliumnitrid-HEMT-Epitaxialwafer ist eine auf Galliumnitrid (GaN) basierende High-Electron-Mobility-Transistor-Epitaxialwafer.Seine Struktur umfasst hauptsächlich die AlGaN-SchrankeDiese Struktur ermöglicht es Galliumnitrid-HEMTs, eine hohe Elektronenmobilität und Sättigungselektronengeschwindigkeit zu haben.mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W.
Strukturelle Merkmale
AlGaN/GaN Heterojunction: Galliumnitrid HEMT basiert auf AlGaN/GaN Heterojunction, die einen zweidimensionalen Elektronengas (2DEG) -Kanal mit hoher Elektronenmobilität durch die Heterojunction bildet.
Abbauart und Verstärkungart: Galliumnitrid-HEMT-Epitaxialwafer sind in Abbauart (D-Modus) und Verstärkungart (E-Modus) unterteilt.Ausgelagerter Typ ist der natürliche Zustand von GaN-Leistungseinrichtungen, während ein erweiterter Typ spezielle Verfahren erfordert.
Epitaxialer Wachstumsprozess: Das Epitaxialwachstum umfasst die AlN-Nukleationsschicht, die Stressrelaxationspufferschicht, die GaN-Kanalschicht, die AlGaN-Schrankschicht und die GaN-Kappschicht.
Herstellungsprozess
Epitaxialwachstum: Wachstum einer oder mehrerer Schichten von Galliumnitrid-Dünnfolien auf einem Siliziumsubstrat zur Bildung hochwertiger epitaxialer Wafer.
Passivierungs- und Deckelschicht: SiN-Passivierungs- und u-GaN-Deckelschicht werden üblicherweise auf Galliumnitrid-Epitaxialwafern verwendet, um die Oberflächenqualität zu verbessern und die Epitaxialwafern zu schützen.
Anwendungsbereich
Hochfrequenzanwendungen: Aufgrund der hohen Elektronenmobilität und Sättigungsgeschwindigkeit von GalliumnitridmaterialienGalliumnitrid-HEMT sind für Hochfrequenzanwendungen wie 5G-Kommunikation geeignet., Radar und Satellitenkommunikation.
Anwendungen mit hoher Leistung: Galliumnitrid-HEMTs eignen sich gut für Anwendungen mit hoher Spannung und hoher Leistung und eignen sich für Bereiche wie Elektrofahrzeuge, Solarumrichter und industrielle Stromversorgungen.


Produktspezifikationen



2 Zoll GaN blauer Laser auf Silizium

Artikel

Si ((111) Substrate

Al(Ga)N-Puffer uGaN nGaN AlGaN InGaN

MQW

(1-3 Paare)

InGaN AlGaN pGaN Kontaktschicht
InGaN-QW GaN-QB
Abmessung 2 Zoll
Stärke 1000 nm 1300 bis 1500 nm 1300 bis 1500 nm 1200 bis 1500 nm 70 bis 150 nm ~ 2,5 nm ~ 15 nm 70 bis 150 nm 400 bis 600 nm / 10 nm
Zusammensetzung Al% / / / 5 bis 8 / / / / 5 bis 8 / /
In % / / /   2 bis 8 ~ 15 / 2 bis 8 / / /
Doping [Si] / / 5.0E+18 2.0E+18 2.0E+18 / / / / / /
[Mg] / / / / / / / / 2.0E+19 2.0E+19 /
Länge d'onde Laser 455 ± 5 nm
Struktur des Substrats 10nmVerbindungsschicht/pGaN/400-600nmAlGaN/70-150nmInGaN/~15nmGaN-QB/~2.5nmInGaN-QW/70-150nmInGaN/1200-1500nmAlGaN/1300-1500nmnGaN/1300-1500nmuGaN/1000nmAlGa (((Ga) N Puffer/Si (((111) Substrate

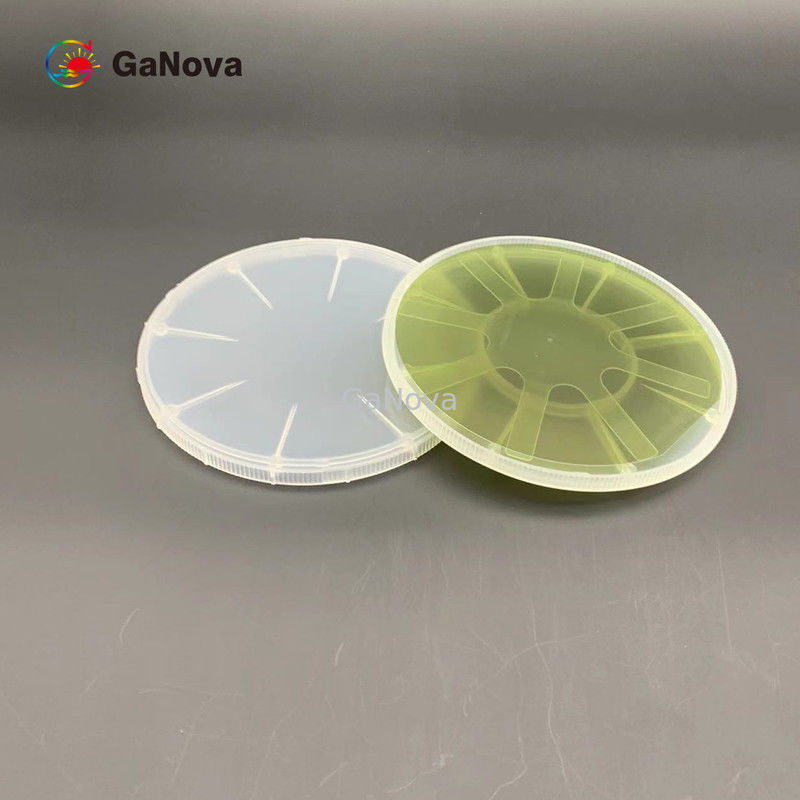

Paket Verpackt in einem Reinraum der Klasse 100, in einem Behälter mit 25 PCS, in einer Stickstoffatmosphäre
