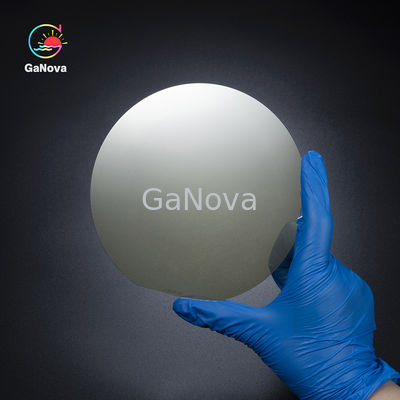

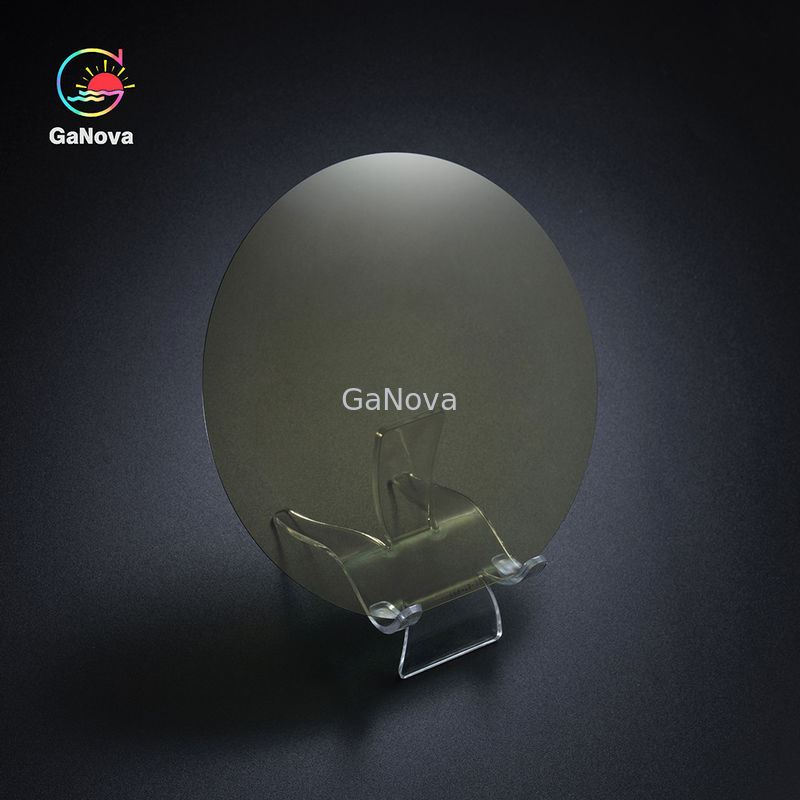

Blaue LED GaN auf Silizium-Wafer Blaue Laser GaN Epitaxial-Wafer

Blaue LED GaN auf Silizium-Wafer Blaue Laser GaN Epitaxial-Wafer
Blue LED GaN On Silicon Wafer Blue Laser GaN Epitaxial Wafer
Blaue LED GaN auf Silizium-Wafer Blaue Laser GaN Epitaxial-Wafer Blaue LED GaN auf Silizium-Wafer Blaue Laser GaN Epitaxial-Wafer Blaue LED GaN auf Silizium-Wafer Blaue Laser GaN Epitaxial-Wafer

Großes Bild :  Blaue LED GaN auf Silizium-Wafer Blaue Laser GaN Epitaxial-Wafer

Produktdetails:
Herkunftsort: China
Markenname: Ganova
Modellnummer: JDWY03-002-013
Zahlung und Versand AGB:
Min Bestellmenge: 5
Verpackung Informationen: Verpackt in einer Reinraumumwelt der Klasse 100, im Behälter 25PCS, unter einer Stickstoffatmosphäre
Zahlungsbedingungen: T/T

Blaue LED GaN auf Silizium-Wafer Blaue Laser GaN Epitaxial-Wafer

Beschreibung
Abmessung: 2 - 4 Zoll
Hervorheben:

Epitaxialwafer mit Galliumnitrid auf Siliziumbasis

,

HEMT-Epitaxialwafer

,

4 Zentimeter hohe Epitaxialwafer

Einführung in GaN auf Silizium-HEMT-Epi-Wafer


Die auf Silizium basierende Galliumnitrid-HEMT-Epitaxialwafer ist eine auf Galliumnitrid (GaN) basierende High-Electron-Mobility-Transistor-Epitaxialwafer.Seine Struktur umfasst hauptsächlich die AlGaN-SchrankeDiese Struktur ermöglicht es Galliumnitrid-HEMTs, eine hohe Elektronenmobilität und Sättigungselektronengeschwindigkeit zu haben.mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W.
Strukturelle Merkmale
AlGaN/GaN Heterojunction: Galliumnitrid HEMT basiert auf AlGaN/GaN Heterojunction, die einen zweidimensionalen Elektronengas (2DEG) -Kanal mit hoher Elektronenmobilität durch die Heterojunction bildet.
Abbauart und Verstärkungart: Galliumnitrid-HEMT-Epitaxialwafer sind in Abbauart (D-Modus) und Verstärkungart (E-Modus) unterteilt.Ausgelagerter Typ ist der natürliche Zustand von GaN-Leistungseinrichtungen, während ein erweiterter Typ spezielle Verfahren erfordert.
Epitaxialer Wachstumsprozess: Das Epitaxialwachstum umfasst die AlN-Nukleationsschicht, die Stressrelaxationspufferschicht, die GaN-Kanalschicht, die AlGaN-Schrankschicht und die GaN-Kappschicht.
Herstellungsprozess
Epitaxialwachstum: Wachstum einer oder mehrerer Schichten von Galliumnitrid-Dünnfolien auf einem Siliziumsubstrat zur Bildung hochwertiger epitaxialer Wafer.
Passivierungs- und Deckelschicht: SiN-Passivierungs- und u-GaN-Deckelschicht werden üblicherweise auf Galliumnitrid-Epitaxialwafern verwendet, um die Oberflächenqualität zu verbessern und die Epitaxialwafern zu schützen.
Anwendungsbereich
Hochfrequenzanwendungen: Aufgrund der hohen Elektronenmobilität und Sättigungsgeschwindigkeit von GalliumnitridmaterialienGalliumnitrid-HEMT sind für Hochfrequenzanwendungen wie 5G-Kommunikation geeignet., Radar und Satellitenkommunikation.
Anwendungen mit hoher Leistung: Galliumnitrid-HEMTs eignen sich gut für Anwendungen mit hoher Spannung und hoher Leistung und eignen sich für Bereiche wie Elektrofahrzeuge, Solarumrichter und industrielle Stromversorgungen.


Produktspezifikationen



2 bis 4 Zoll Blaue LED GaN auf Silizium

Artikel

Si ((111) Substrate ((1500μm)

AIN AlGaN-Puffer Nicht doppiertes GaN N-GaN MQW (7 Paare) P-AlGaN P-GaN

P++GaN



InGaN-QW GaN-QB
Abmessung 2 Zoll / 4 Zoll
Stärke 330 nm 600 nm 800 nm 2800 nm 3 nm 5 nm 30 nm 60 nm 20 nm
Zusammensetzung Al% / abgestuft / / / / 15% / /
In % / / / / 15% / / / /
Doping [Si] / / / 8.0E+18 / 2.0E+17 / / /
[Mg] / / / / / / 1.0E+20 3.0E+19 2.0E+20
Länge d'onde Laser 455 ± 10 nm
Struktur des Substrats 20nmP++GaN/60nmP-GaN/30nmP-AlGaN/5nmGaN-QB/3nmInGaN-QW/2800nmN-GaN/800nmUndoped GaN/600nmAlGaN Puffer/330nmAIN/Si(111)Substrate ((1500μm)
Paket Verpackt in einem Reinraum der Klasse 100, in einem Behälter mit 25 PCS, in einer Stickstoffatmosphäre
